Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

26 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan maquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/02/2025
Fecha de medición final: 28/02/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE. En promedio, voltaje RMS se mantuvo dentro de los límites recomendados de ±5%, pero en varios días cayó un 5%, principalmente de las 15:00 a las 16:00 hrs. El 19 de febrero a las 17:00 hrs se detectó una caída de tensión de 26.4%, posiblemente un problema de la red de suministro. Los desbalances de la tensión y de la corriente se mantuvieron con valores bajos, lo que indica que la planta está trabajando de manera balanceada.
Tip
  • Ninguno.
Importante

  • El comportamiento de las armónicas de la corriente siguen un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, y se mantiene por arriba del 15% de la fundamental, y la 7ª por debajo del 4%, por lo que la diferencia entre ambas es grande, se debe de revisar que la armónica 5ª no esté ocasionando problemas en la red. Por otro lado, las armónicas de la tensión siguen un comportamiento similar pero dentro de los límites recomendados.

  • La potencia reactiva muestra inyecciones a la red de suministro después de las 15:00 hrs durante cuatro de los 28 días. En lo posible revisar la lógica de operación de los bancos de capacitores con la finalidad de no inyectar potencia reactiva a la red de suministro en ningún momento.

Precaución
  • Ninguna.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13487.6 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.41 0 - 5 %
THDi % 21.17 ---
Flicker Pst 0.23 0-1 p.u.
Flicker Plt 0.25 0-0.8 p.u.
Desbalance Dv % 0.7 0 - 2 %
Desbalance Di % 5.41 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
161.88 410.60 1,174.63 1,084.06 1,403.71 1,449.15 1,520.55
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−86.17 30.54 394.74 354.21 498.63 547.76 598.35
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
169.45 411.06 1,238.74 1,141.79 1,482.51 1,531.17 1,632.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.89 0.93 0.95 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.46 2.04 2.81 2.78 3.41 3.60 4.06
THDi (%)
min. p5 p50 mean. p95 p99 max.
8.96 10.57 12.47 13.70 21.17 26.87 32.18
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.15 0.32 0.47 0.48 0.70 0.95 1.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.61 2.02 2.53 2.89 5.41 7.55 11.23
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60.00 60.00 60.02 60.03 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,034.28 13,159.60 13,472.02 13,487.60 13,846.80 13,910.40 13,992.93
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
9.26 25.64 76.98 70.90 92.92 96.58 104.63
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.07 0.13 0.18 0.18 0.23 0.27 4.64
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.10 0.15 0.18 0.20 0.25 0.92 2.21
Factor K
min. p5 p50 mean. p95 p99 max.
1.39 1.50 1.63 1.80 2.76 3.69 4.94

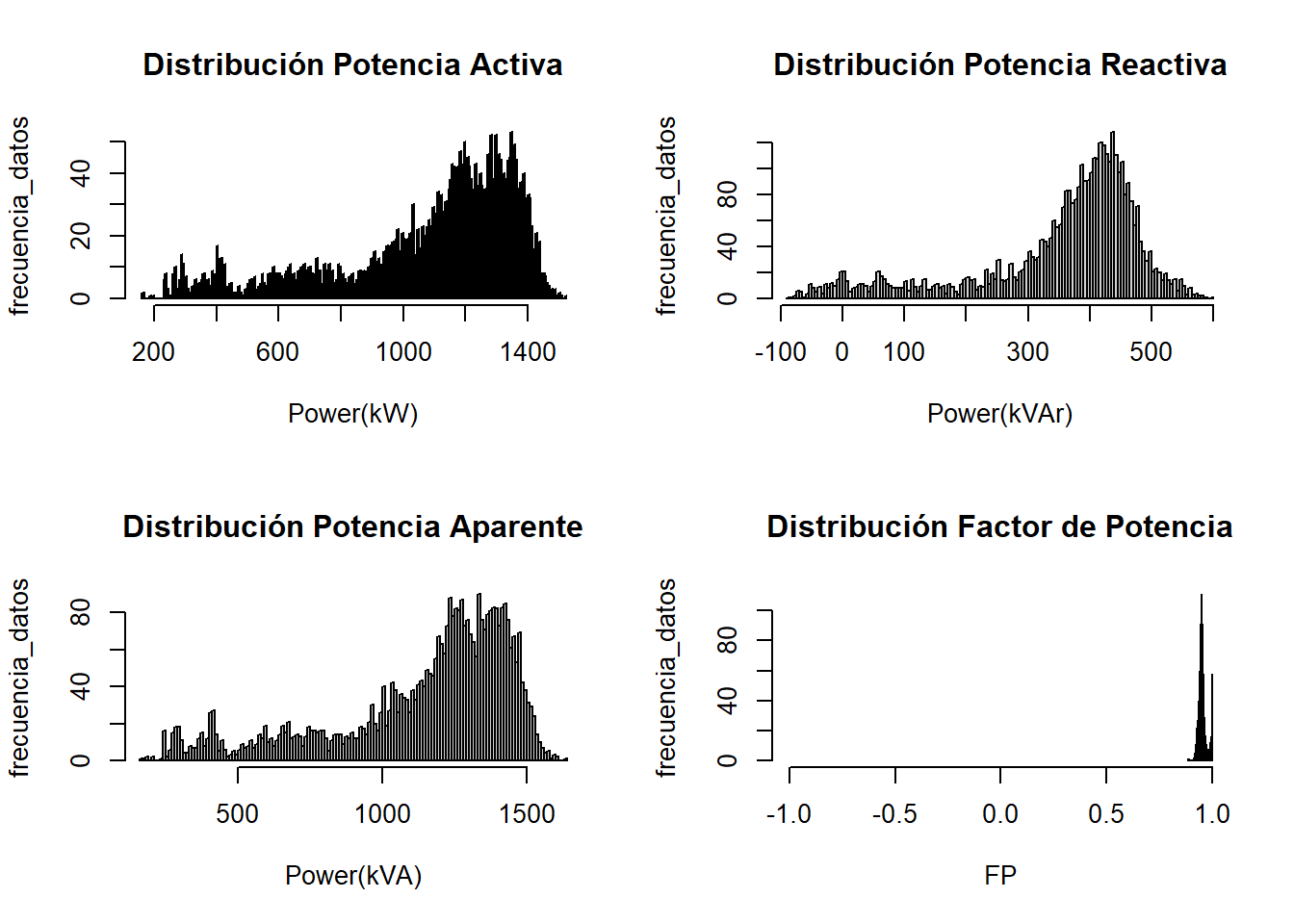

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 162 Min. :-86 Min. : 169 Min. :0.89
1st Qu.: 961 1st Qu.:320 1st Qu.:1013 1st Qu.:0.94
Median :1175 Median :395 Median :1239 Median :0.95
Mean :1084 Mean :354 Mean :1142 Mean :0.95
3rd Qu.:1300 3rd Qu.:441 3rd Qu.:1372 3rd Qu.:0.96
Max. :1521 Max. :598 Max. :1632 Max. :1.00

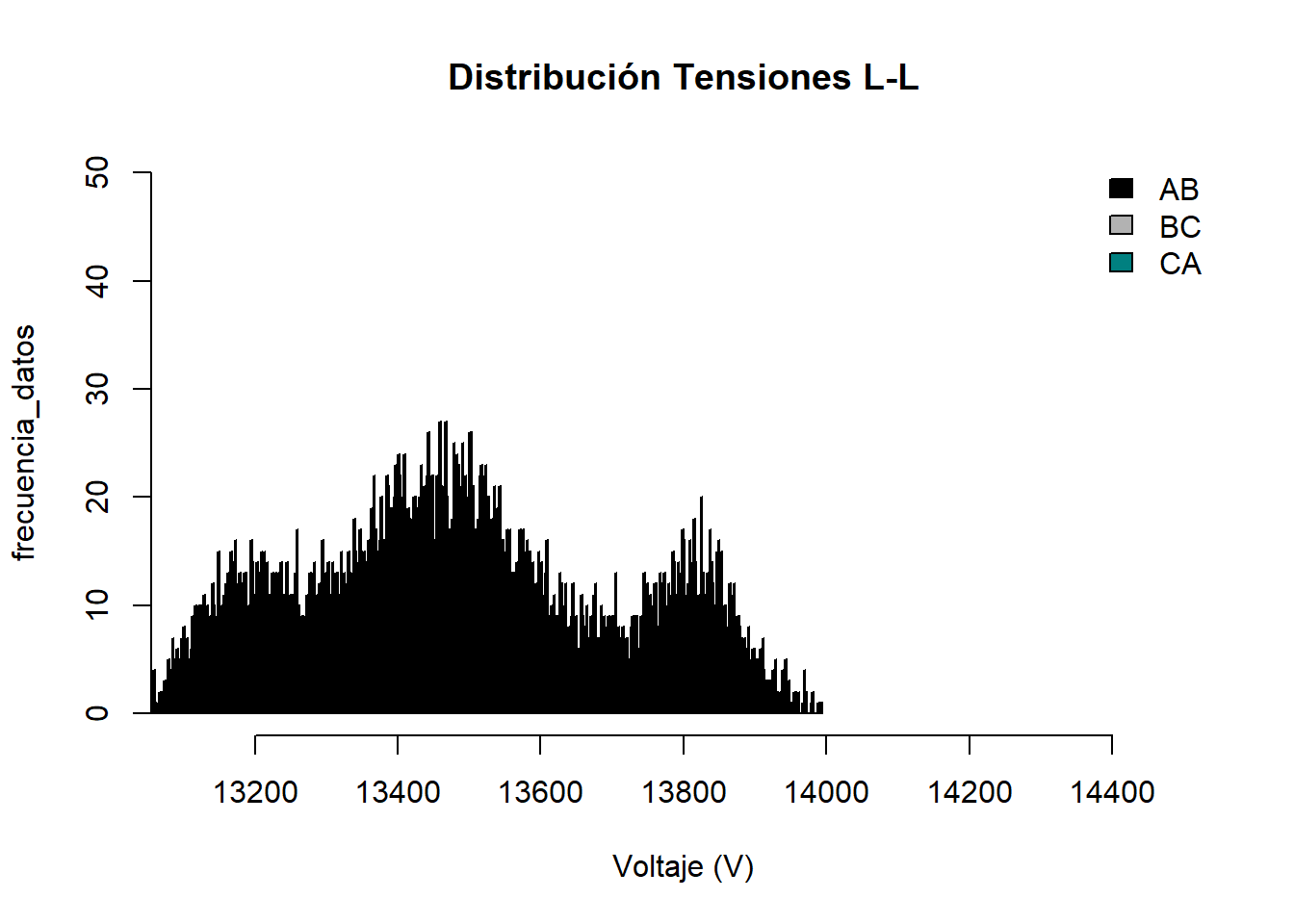

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :13045 Min. :13089 Min. :13034
1st Qu.:13332 1st Qu.:13366 1st Qu.:13318
Median :13467 Median :13497 Median :13453
Mean :13483 Mean :13513 Mean :13467
3rd Qu.:13621 3rd Qu.:13650 3rd Qu.:13605
Max. :13959 Max. :13993 Max. :13953

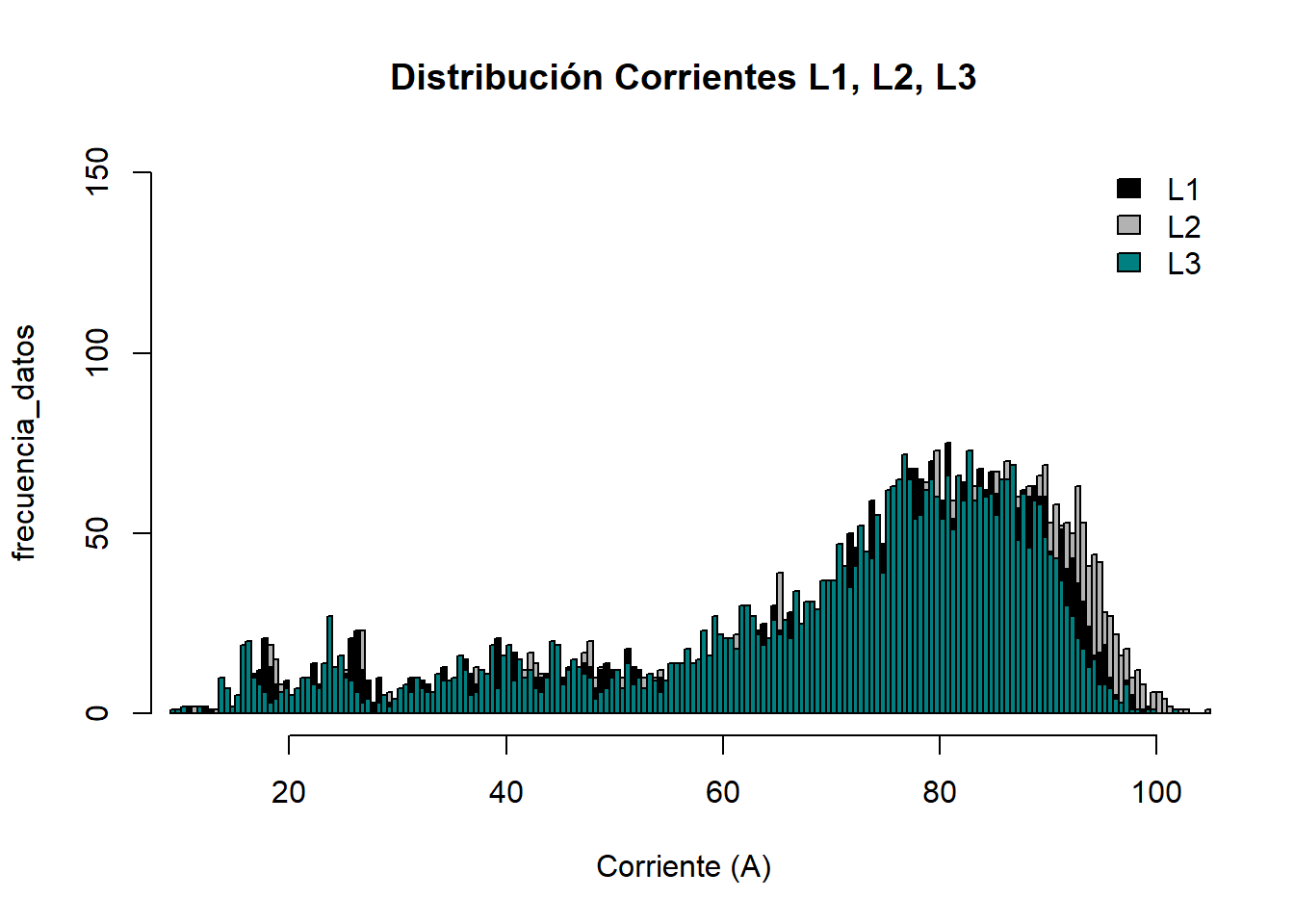

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 11 Min. : 11 Min. : 9.3
1st Qu.: 62 1st Qu.: 64 1st Qu.: 61.1
Median : 77 Median : 79 Median : 75.7
Mean : 71 Mean : 73 Mean : 69.5
3rd Qu.: 85 3rd Qu.: 87 3rd Qu.: 83.9
Max. :102 Max. :105 Max. :101.6

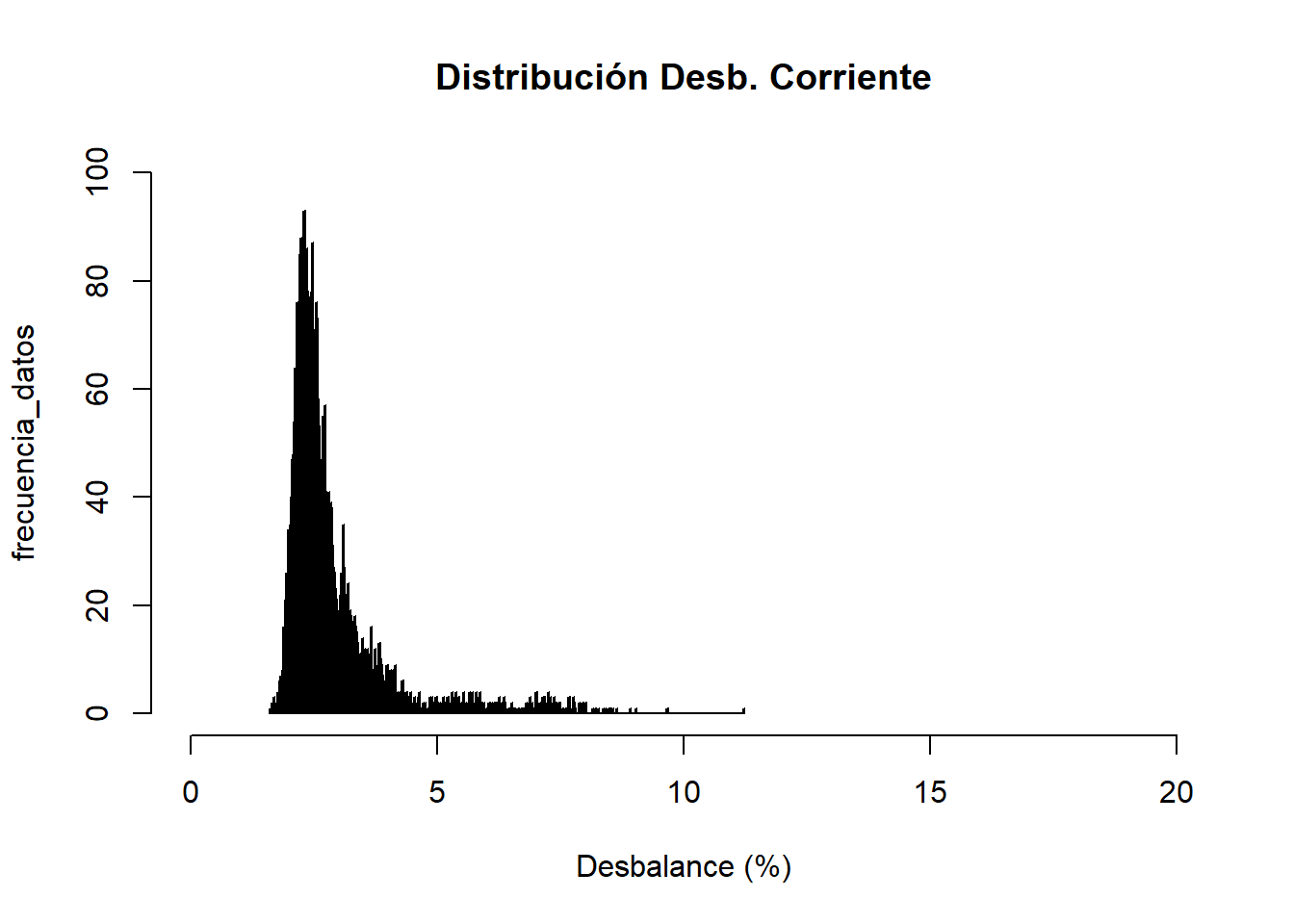

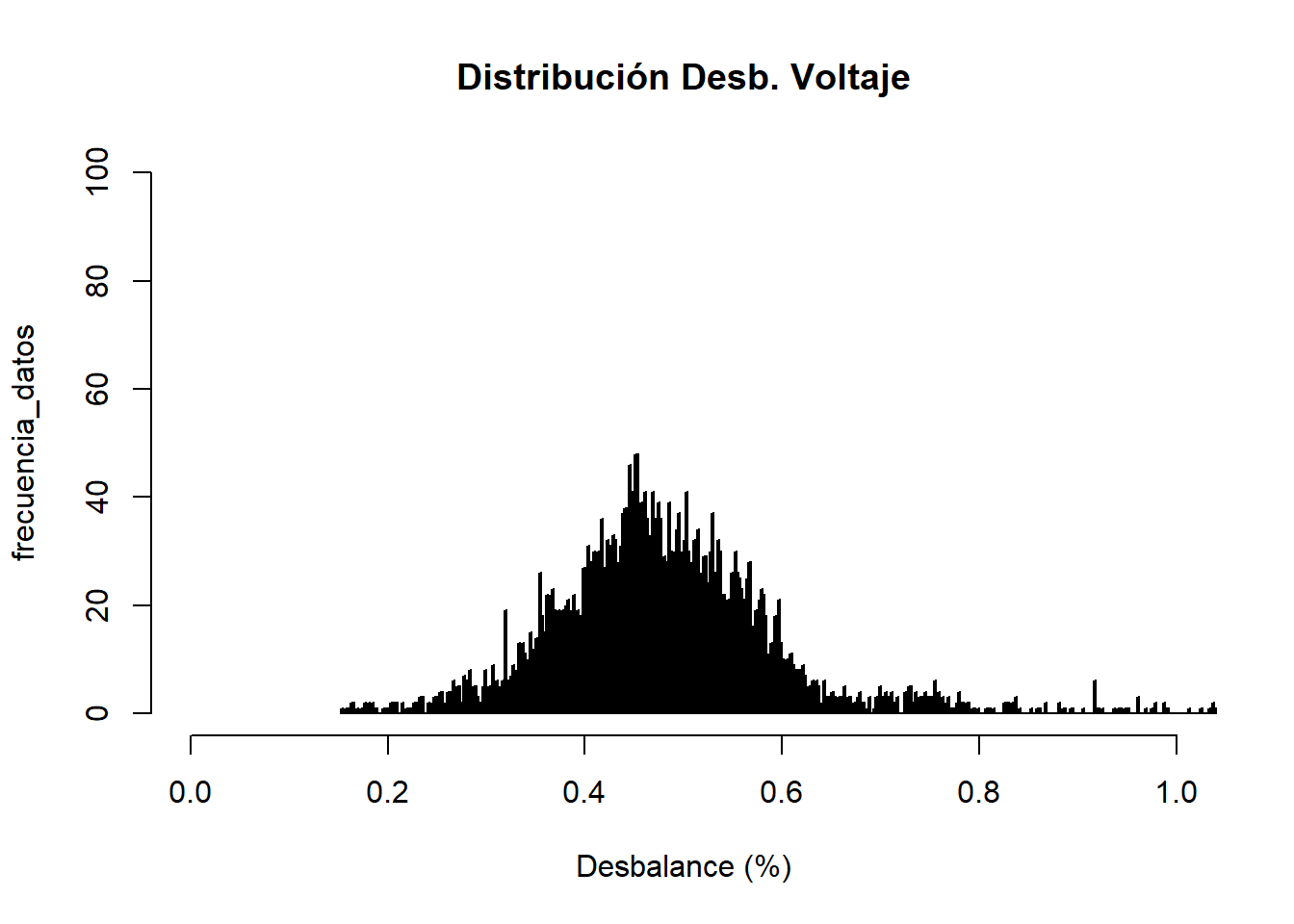

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 1.6 Min. :0.15
1st Qu.: 2.3 1st Qu.:0.41
Median : 2.5 Median :0.47
Mean : 2.9 Mean :0.48
3rd Qu.: 3.0 3rd Qu.:0.54
Max. :11.2 Max. :1.49

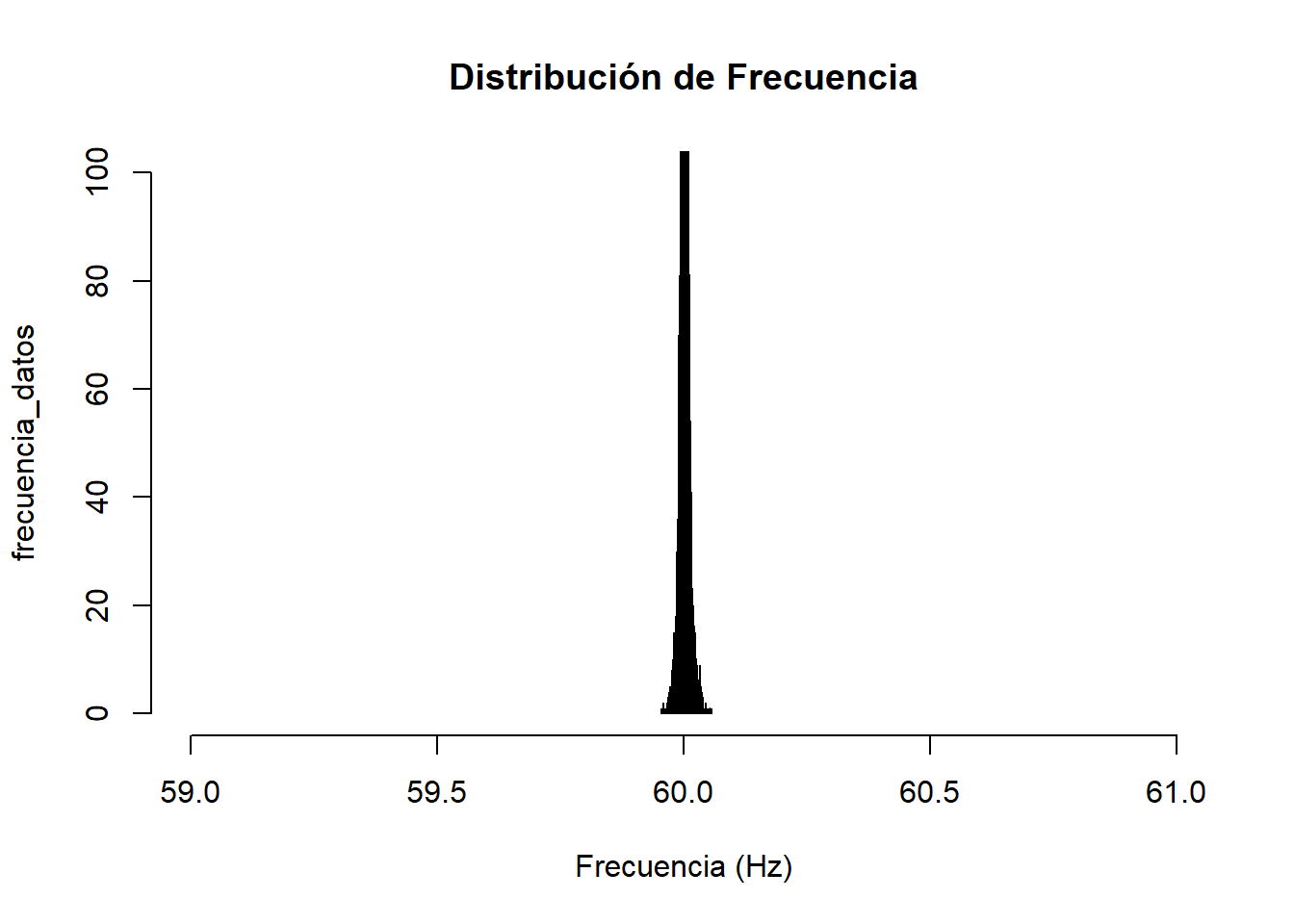

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.96
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.06

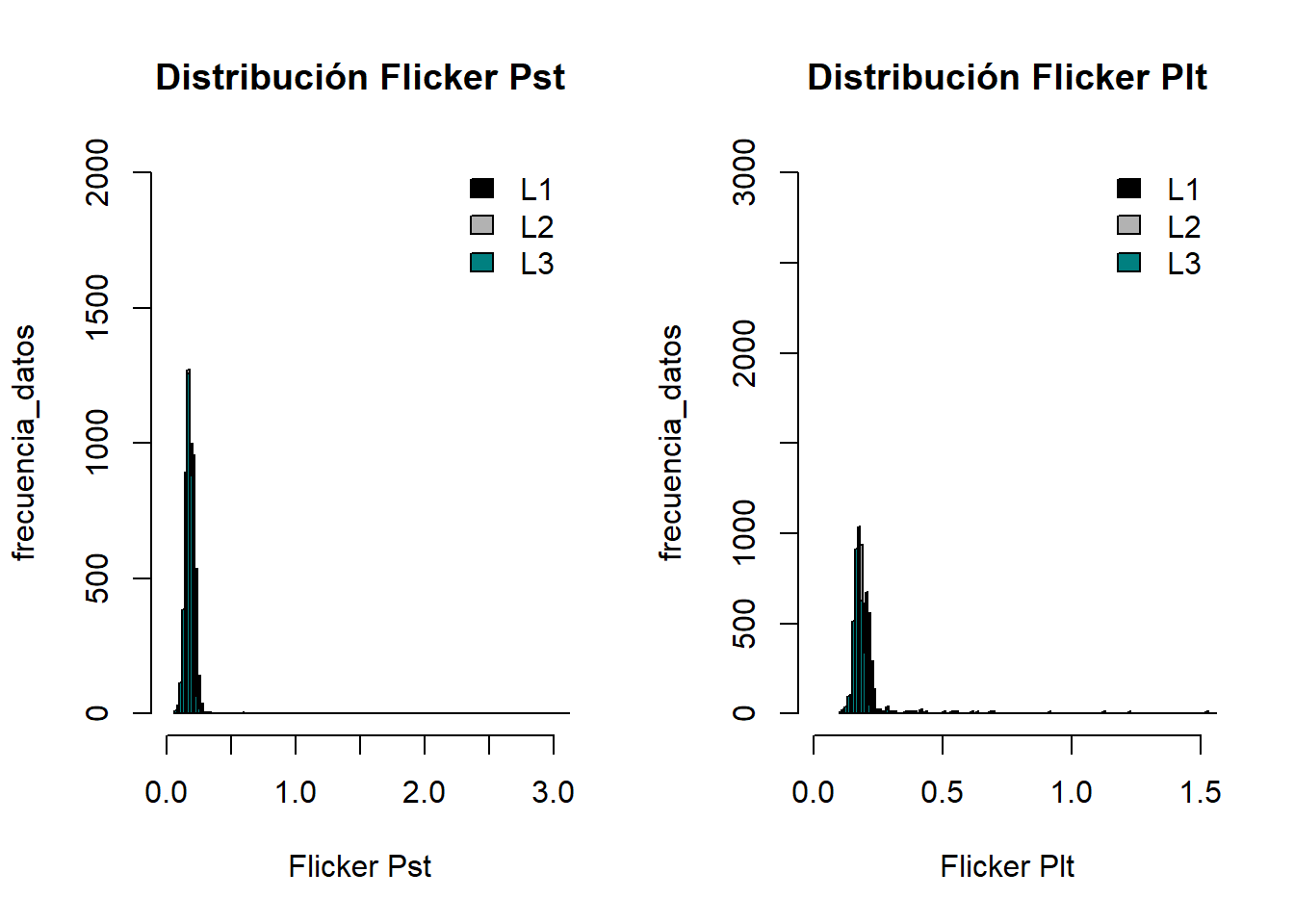

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0770 Min. :0.0670 Min. :0.0660 Min. :0.112 Min. :0.1020 Min. :0.1000
1st Qu.:0.1720 1st Qu.:0.1550 1st Qu.:0.1520 1st Qu.:0.182 1st Qu.:0.1660 1st Qu.:0.1630
Median :0.1950 Median :0.1720 Median :0.1700 Median :0.198 Median :0.1770 Median :0.1730
Mean :0.1984 Mean :0.1765 Mean :0.1764 Mean :0.218 Mean :0.1934 Mean :0.2012
3rd Qu.:0.2140 3rd Qu.:0.1890 3rd Qu.:0.1860 3rd Qu.:0.213 3rd Qu.:0.1860 3rd Qu.:0.1840
Max. :4.6400 Max. :3.9960 Max. :4.5640 Max. :2.212 Max. :1.7810 Max. :1.9940
NA's :2 NA's :2 NA's :2 NA's :24 NA's :24 NA's :24

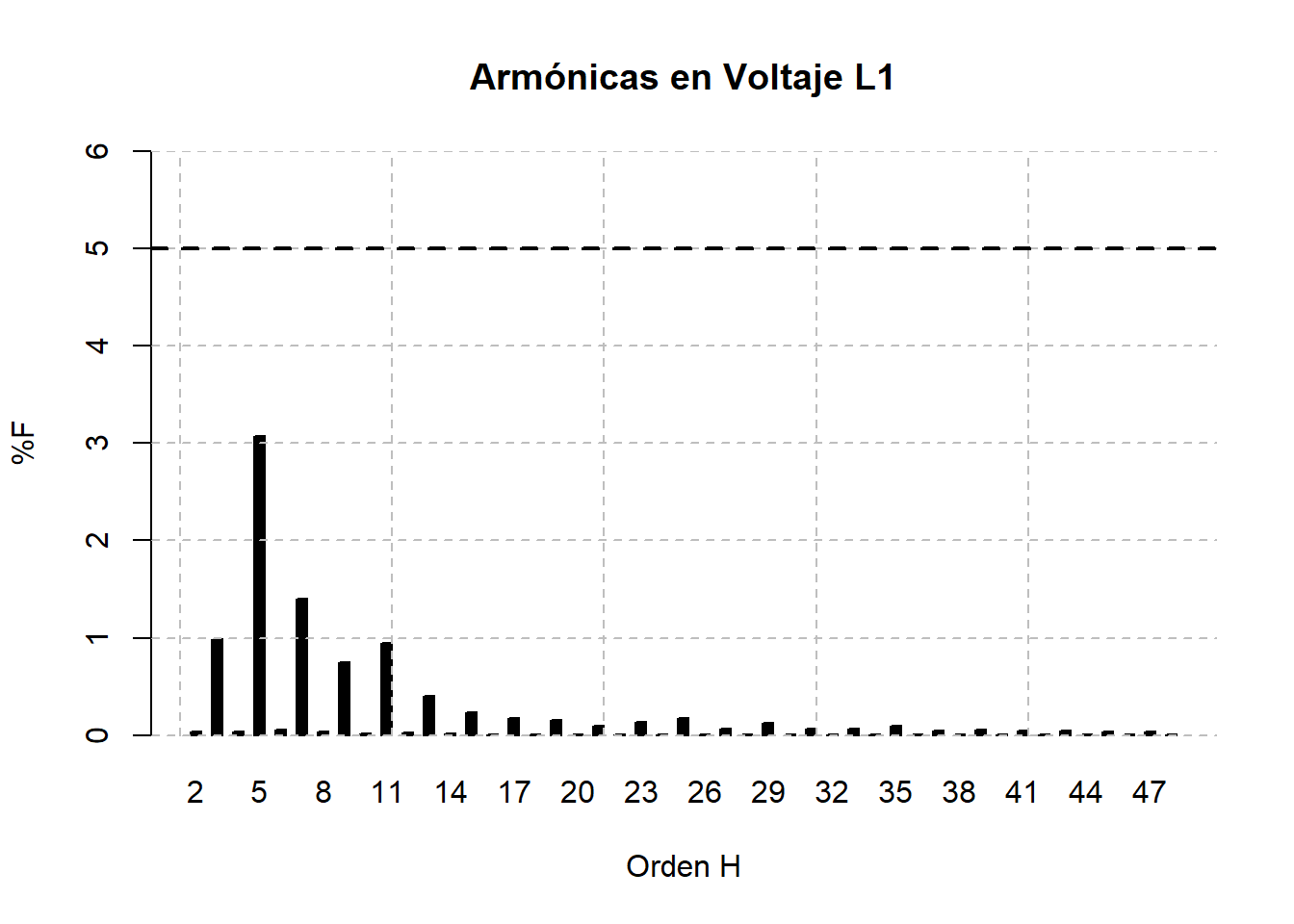

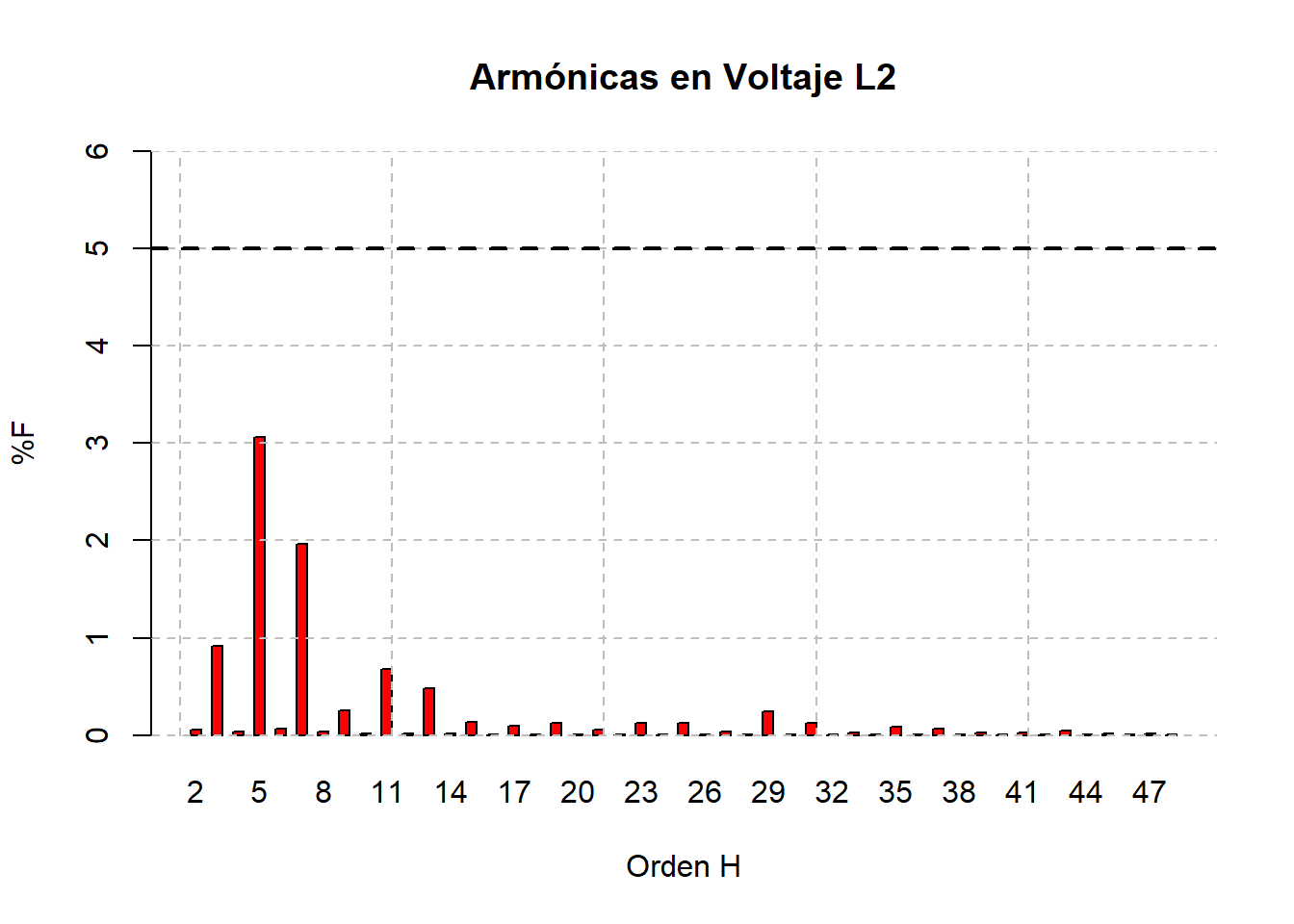

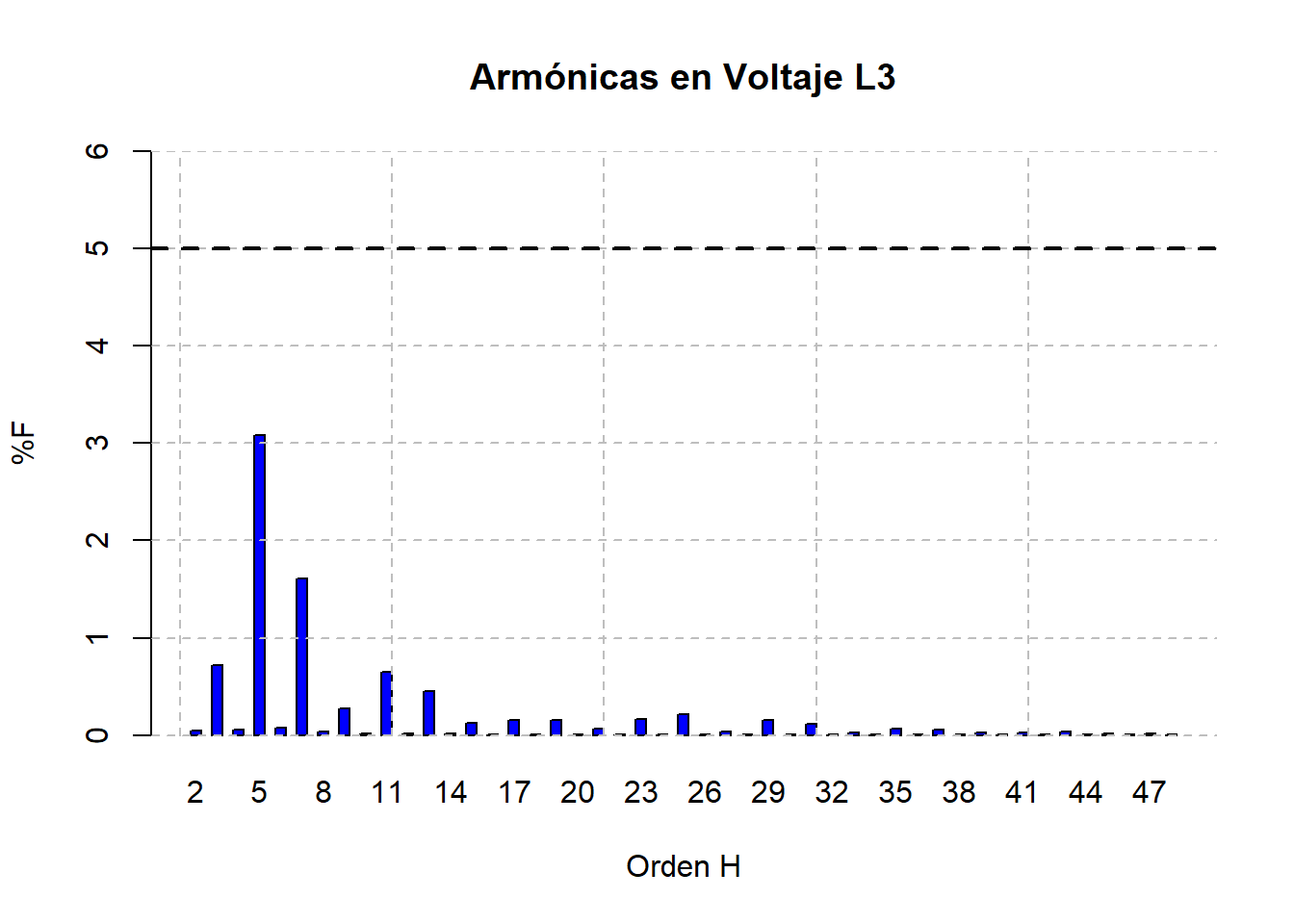

Sección: Armónicas en Voltaje

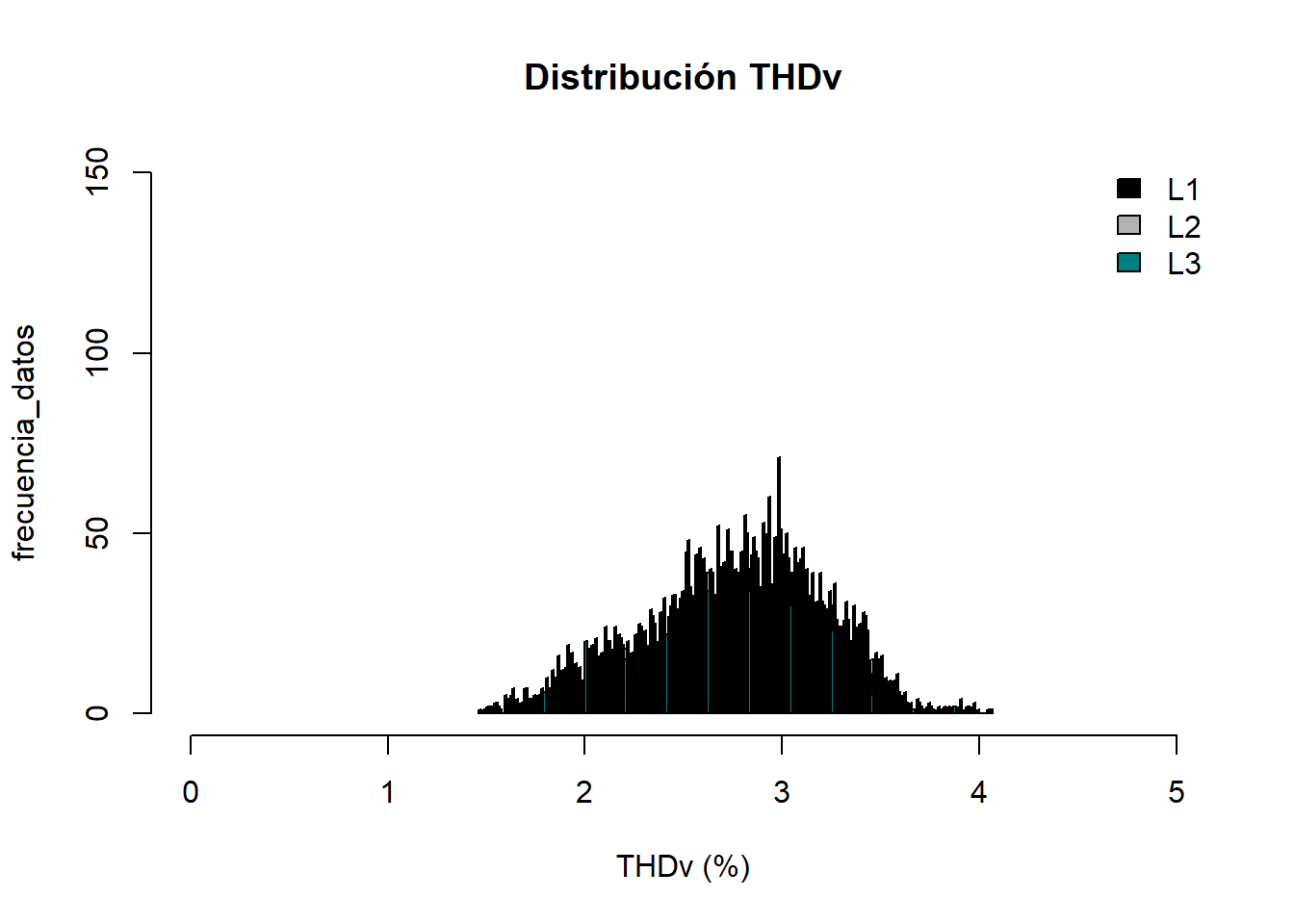

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.8 Min. :1.7 Min. :1.5
1st Qu.:2.6 1st Qu.:2.5 1st Qu.:2.4
Median :2.9 Median :2.8 Median :2.7
Mean :2.9 Mean :2.8 Mean :2.7
3rd Qu.:3.1 3rd Qu.:3.1 3rd Qu.:3.0
Max. :4.1 Max. :4.1 Max. :4.0

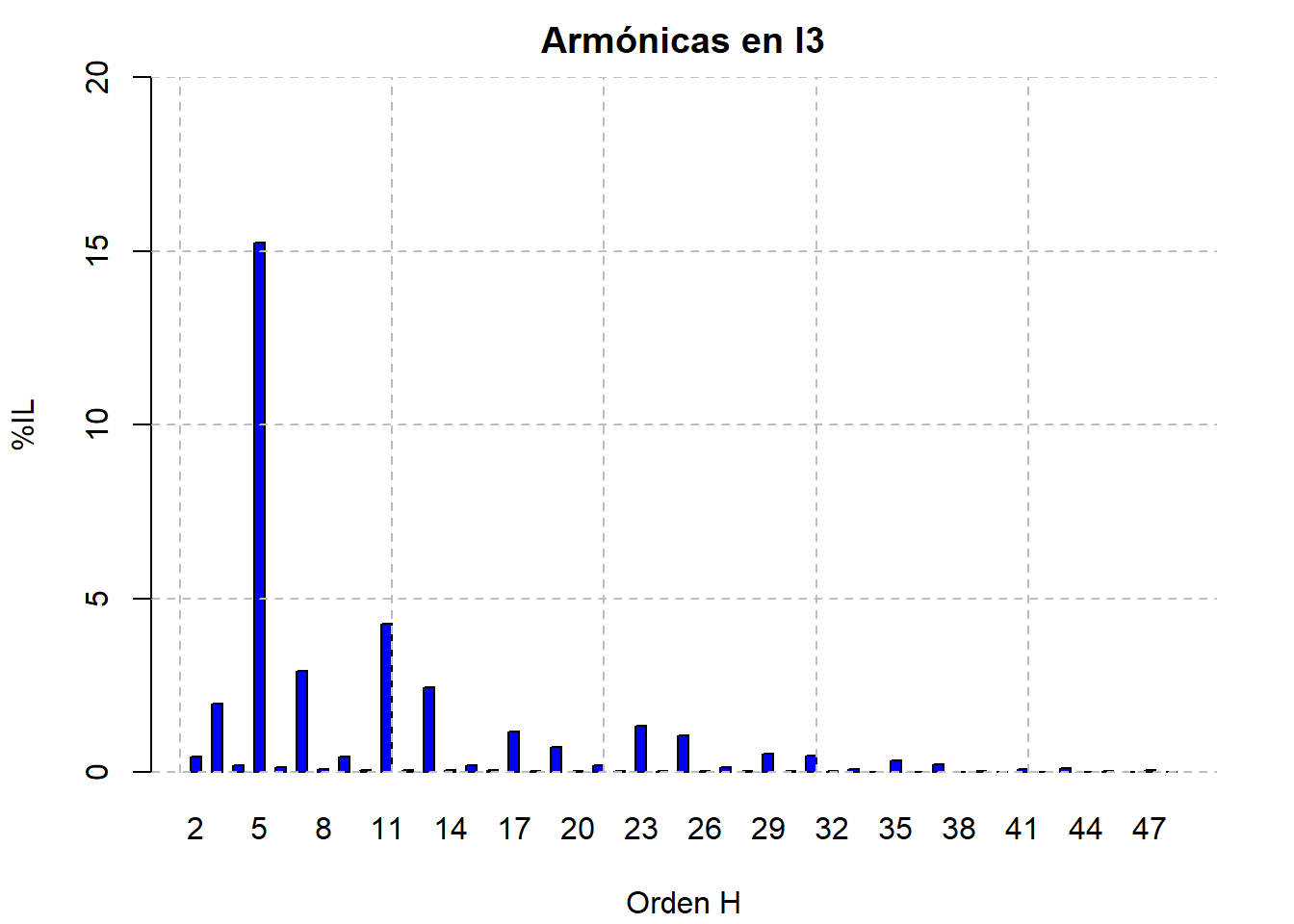

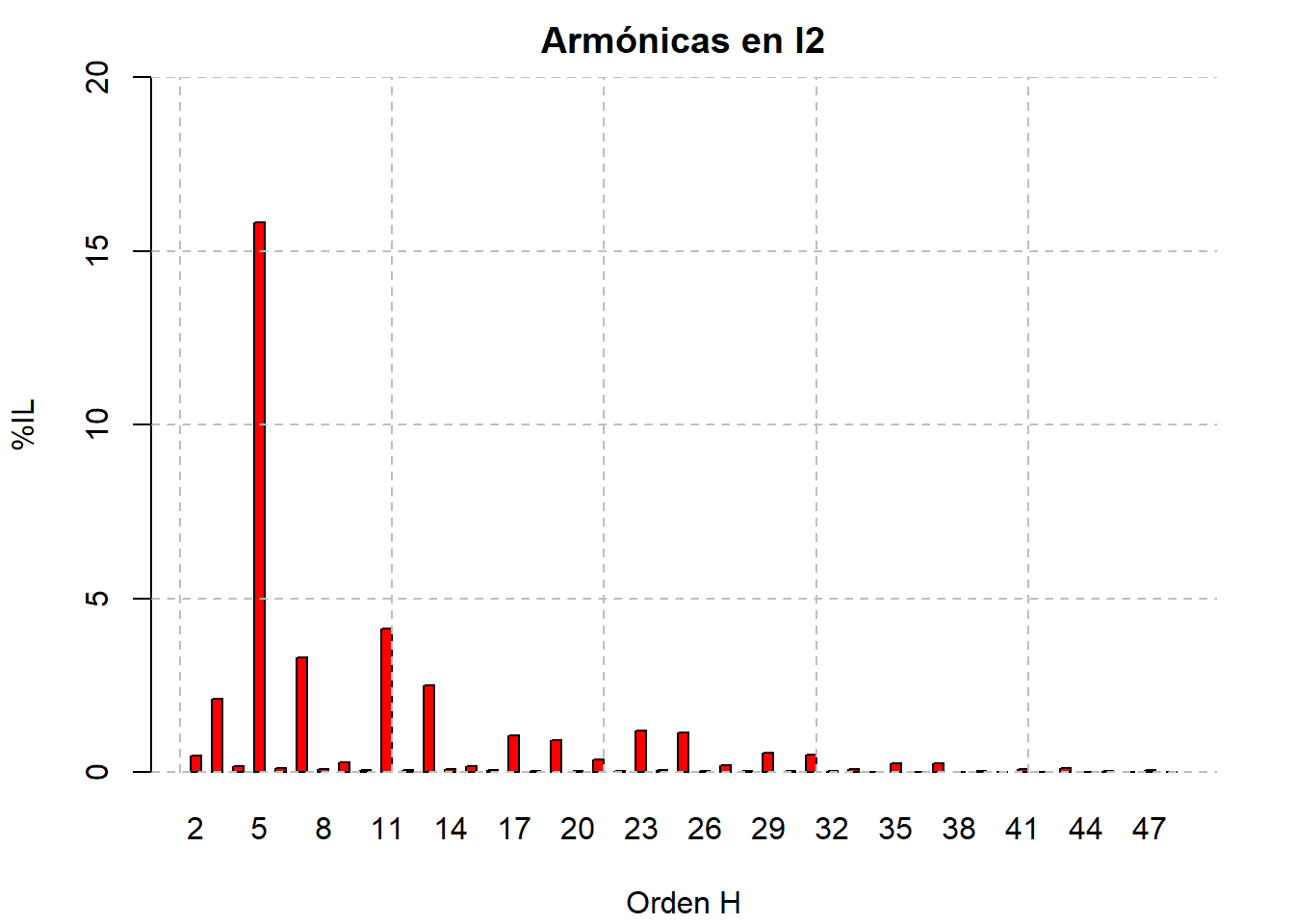

Sección: Armónicas en Corriente

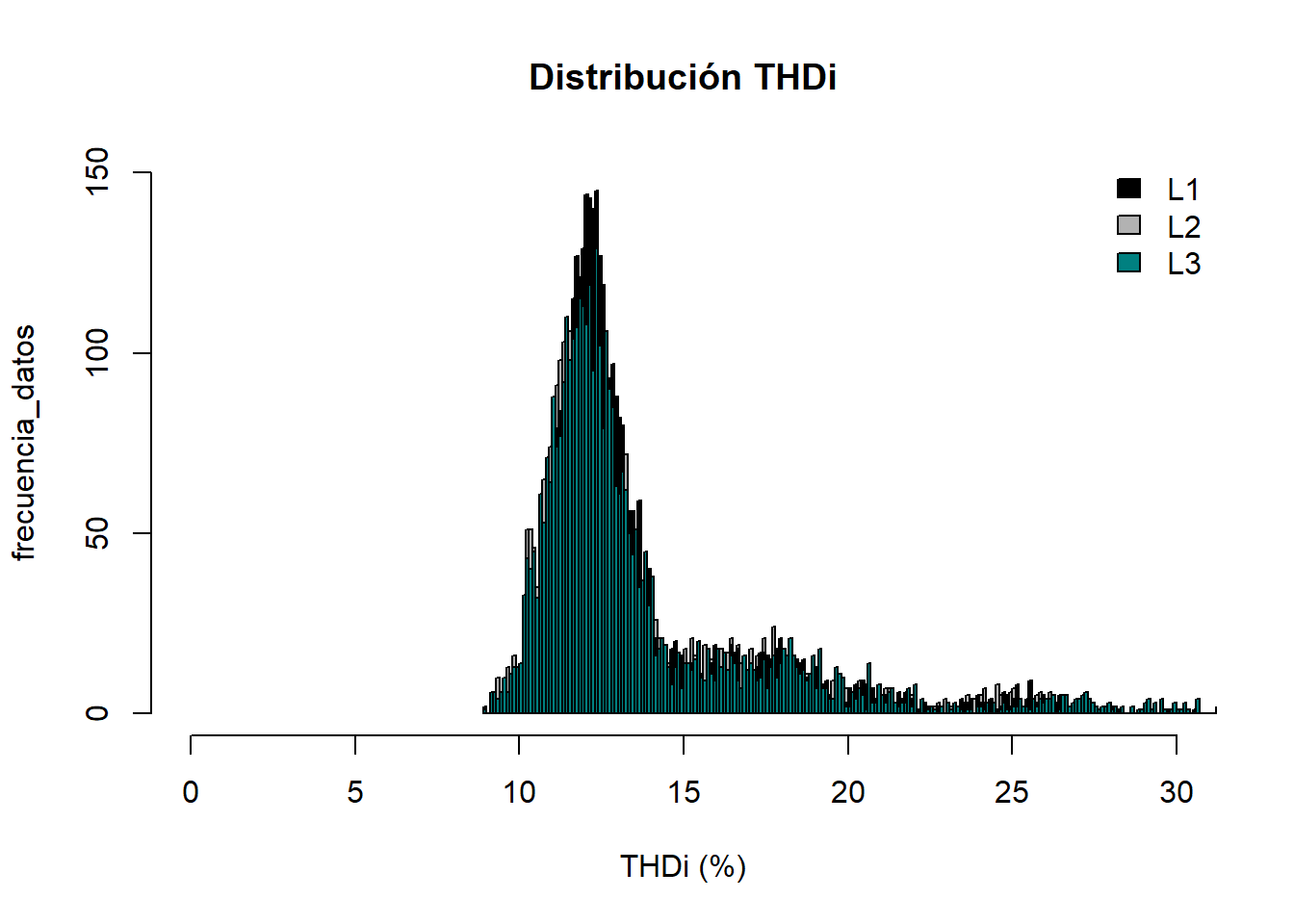

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 9 Min. : 9.3 Min. : 9
1st Qu.:12 1st Qu.:11.5 1st Qu.:12
Median :13 Median :12.4 Median :12
Mean :14 Mean :13.5 Mean :14
3rd Qu.:14 3rd Qu.:14.1 3rd Qu.:14
Max. :31 Max. :29.1 Max. :32

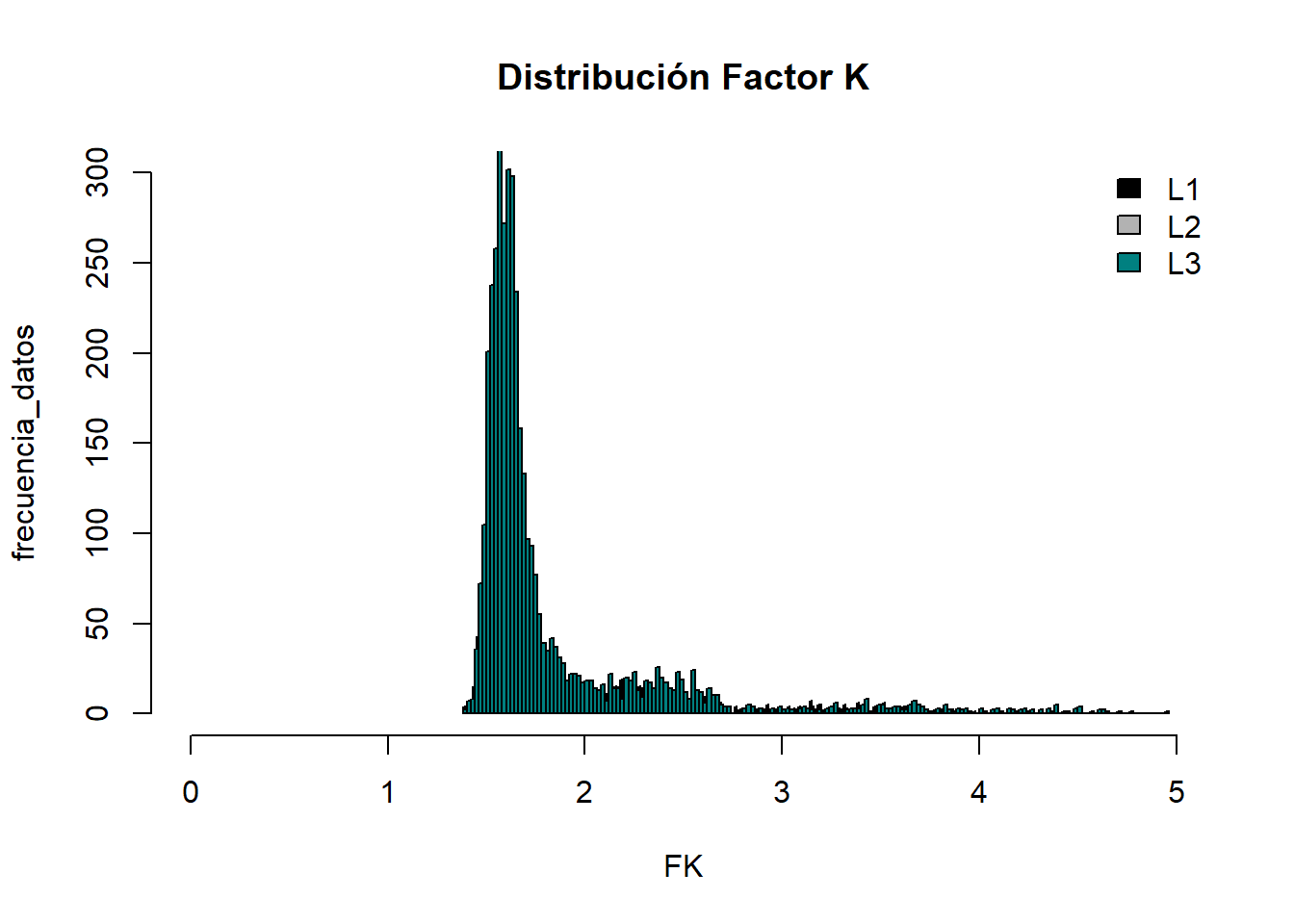

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.43 Min. :1.39 Min. :1.40
1st Qu.:1.58 1st Qu.:1.55 1st Qu.:1.56
Median :1.65 Median :1.61 Median :1.63
Mean :1.81 Mean :1.77 Mean :1.83
3rd Qu.:1.80 3rd Qu.:1.76 3rd Qu.:1.81
Max. :4.22 Max. :4.01 Max. :4.94
