Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

26 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan maquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Demanda Contratada: 2,750 kW
Corriente de Demanda Máxima \(I_L\): 104.63 A
Corriente Máxima de Corto Circuito \(Icc\): 3.291 kA
Transformador del Tablero: 3 Transf. (2000 kVA, 2000 kVA y 2500 kVA)
Medición: Mensual
Fecha de medición inicial: 01/02/2025
Fecha de medición final: 28/02/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 13.488 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.93 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 16.55 NO CUMPLE APLICA
Flicker Pst 0.23 CUMPLE APLICA
Flicker Plt 0.25 CUMPLE APLICA
Desbalance Dv % 0.7 CUMPLE APLICA
Desbalance Di % 2.89 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, tres índices no se cumplen: El factor de potencia NO CUMPLE ni tampoco el mantenerse en atraso, la DATD-Distorsión Armónica Total de Demanda NO CUMPLE, y la Distorsión Individual de la 5ª y 11ª armónica NO CUMPLEN. Los índices que si se cumplen son el desbalance de tensión y corriente, y las oscilaciones de tensión o flickers.
Tip
  • Ninguno.
Importante

  • La DATD presentó un valor de 16.65% siendo el límite de 8%. La distorsión individual de la armónica 5ª y 11ª fue de 15.83% y 4.27% respectivamente, siendo los límites de 7% y 3.5%, respectivamente. Por lo tanto, se recomienda reducir las armónicas 5ª y 11ª. Es importante mencionar que el centro de carga cuenta con filtros de rechazo, estos filtros no eliminan las armónicas, sino que protegen a los bancos de capacitores, por lo que un estudio de armónicas acompañado de un estudio de compensación de potencia reactivo es recomendable y así poder cumplir con todos los índices obligatorios en el Código de Red.

  • El factor de potencia en el código de red indica que el noventa y cinco por ciento de las mediciones deben de estar por arriba de 0.95 en atraso, y en este caso el valor medido fue de 0.93 con instantes en adelanto.

Precaución
  • Se debe de verificar en el punto de conexión, la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que los fusibles en el punto de conexión tengan las capacidades interruptivas mayor a la corriente de corto circuito de 3. 291 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
Advertencia
  • No está cumpliendo con el Código de Red.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
161.88 410.60 1,174.63 1,084.06 1,403.71 1,449.15 1,520.55
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−86.17 30.54 394.74 354.21 498.63 547.76 598.35
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
169.45 411.06 1,238.74 1,141.79 1,482.51 1,531.17 1,632.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.89 0.93 0.95 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.46 2.04 2.81 2.78 3.41 3.60 4.06
TDD (%)
min. p5 p50 mean. p95 p99 max.
1.58 7.73 13.49 12.99 16.55 17.45 19.63
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.15 0.32 0.47 0.48 0.70 0.95 1.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.61 2.02 2.53 2.89 5.41 7.55 11.23
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60.00 60.00 60.02 60.03 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,034.28 13,159.60 13,472.02 13,487.60 13,846.80 13,910.40 13,992.93
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
9.26 25.64 76.98 70.90 92.92 96.58 104.63
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.07 0.13 0.18 0.18 0.23 0.27 4.64
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.10 0.15 0.18 0.20 0.25 0.92 2.21

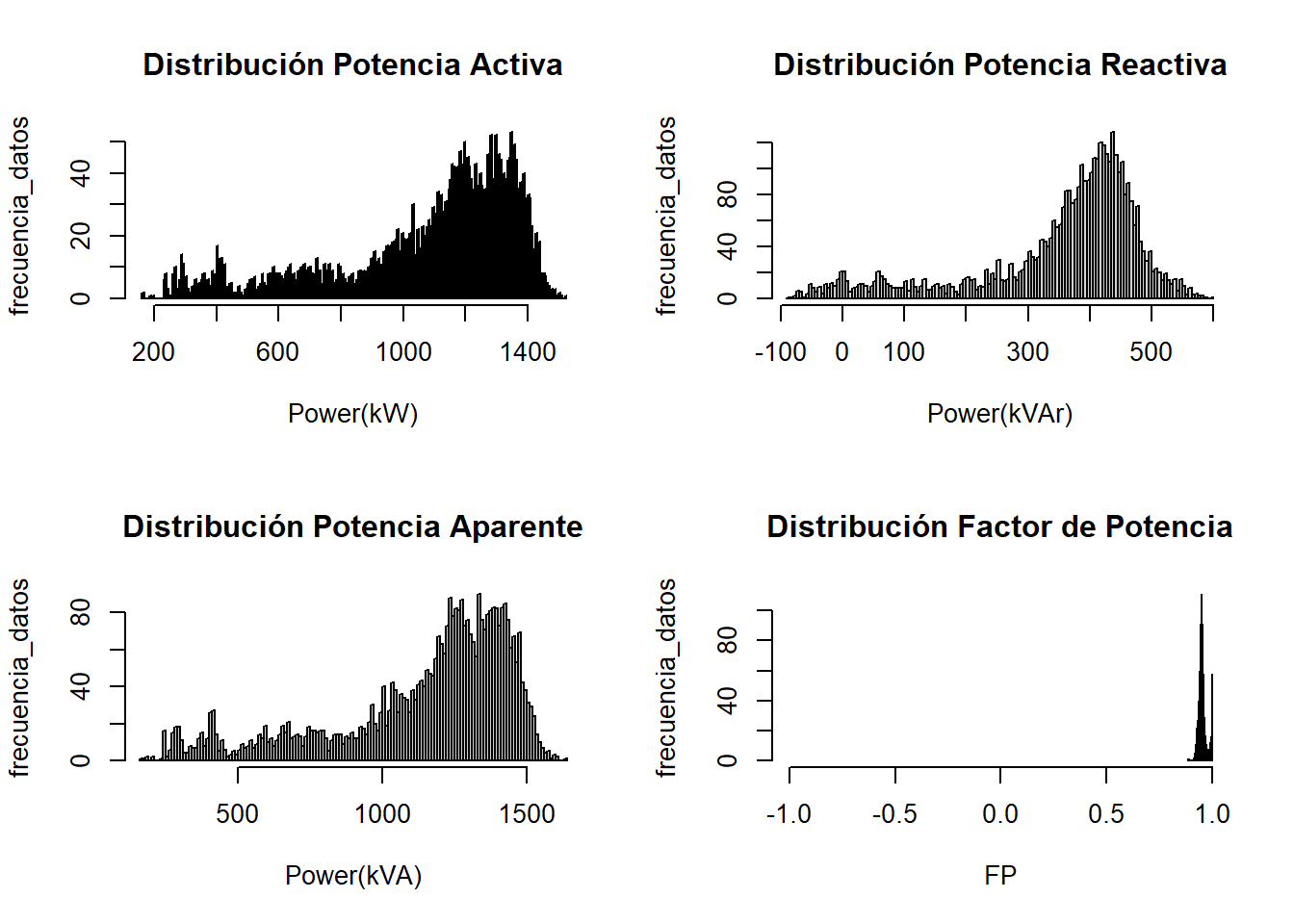

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 162 Min. :-86 Min. : 169
1st Qu.: 961 1st Qu.:320 1st Qu.:1013
Median :1175 Median :395 Median :1239
Mean :1084 Mean :354 Mean :1142
3rd Qu.:1300 3rd Qu.:441 3rd Qu.:1372
Max. :1521 Max. :598 Max. :1632
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.89 0.93 0.95 0.95 0.99 1 1

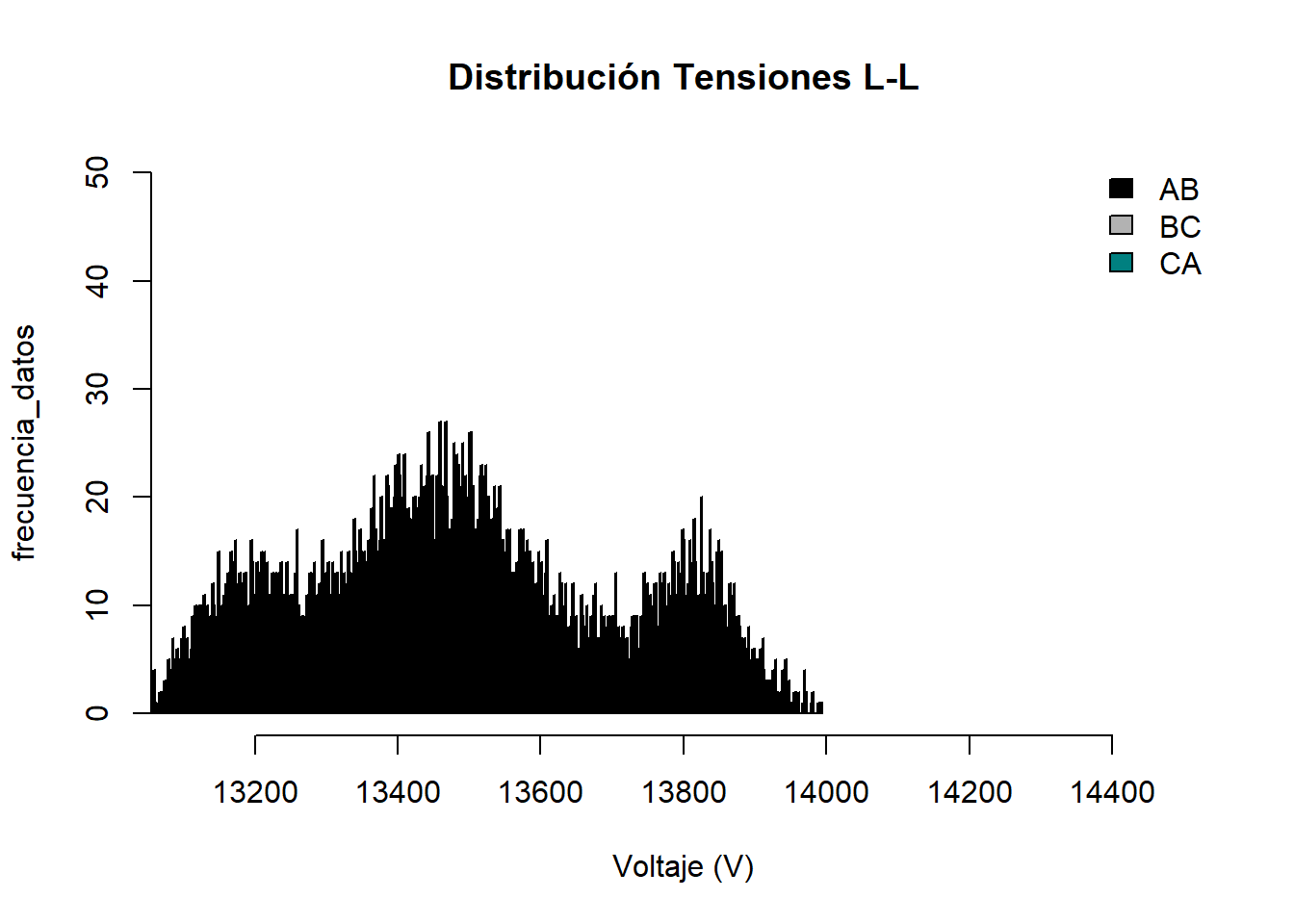

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :13045 Min. :13089 Min. :13034
1st Qu.:13332 1st Qu.:13366 1st Qu.:13318
Median :13467 Median :13497 Median :13453
Mean :13483 Mean :13513 Mean :13467
3rd Qu.:13621 3rd Qu.:13650 3rd Qu.:13605
Max. :13959 Max. :13993 Max. :13953
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
13034.28 13159.6 13472.02 13487.6 13846.8 13910.4 13992.93

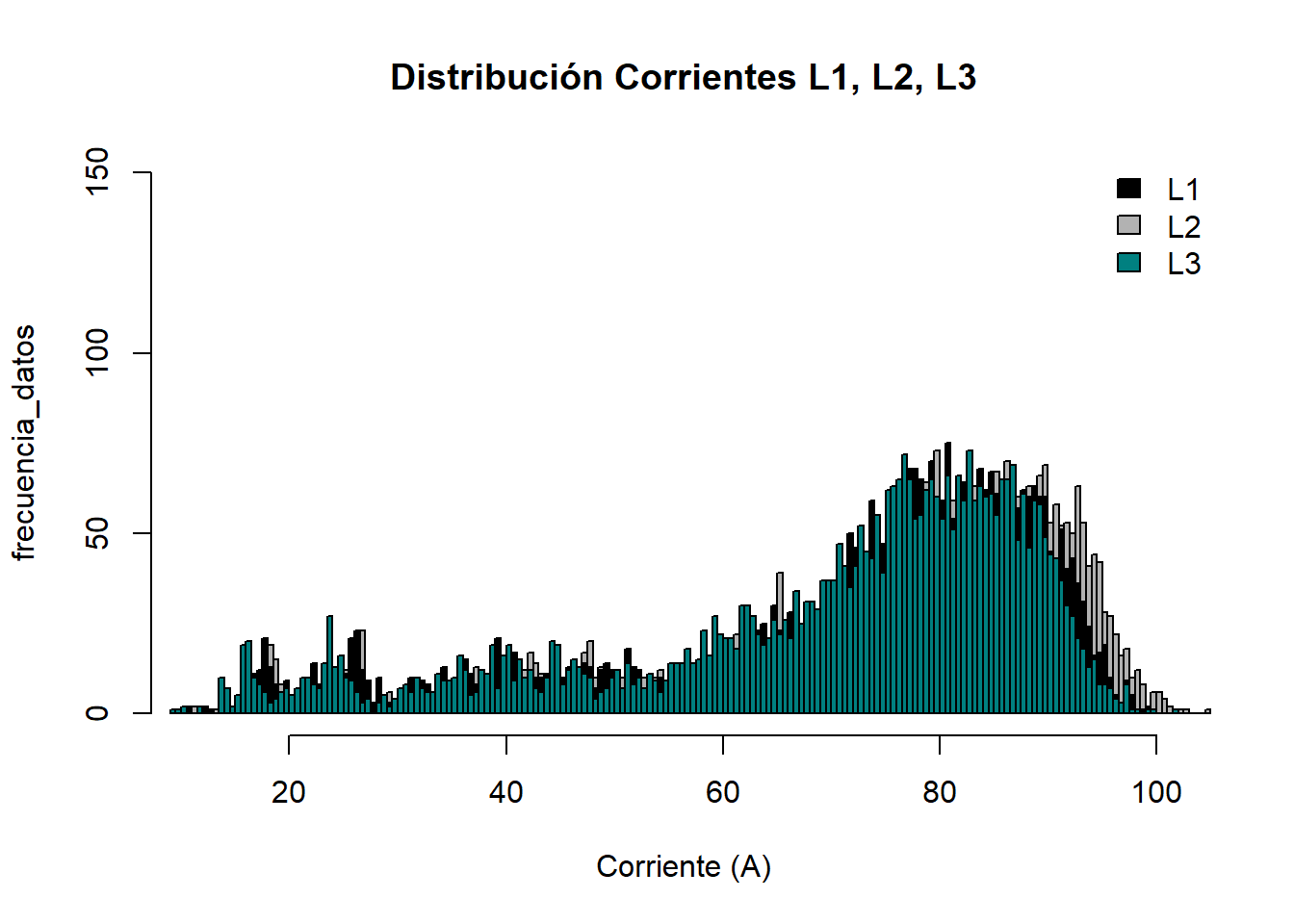

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 11 Min. : 11 Min. : 9.3
1st Qu.: 62 1st Qu.: 64 1st Qu.: 61.1
Median : 77 Median : 79 Median : 75.7
Mean : 71 Mean : 73 Mean : 69.5
3rd Qu.: 85 3rd Qu.: 87 3rd Qu.: 83.9
Max. :102 Max. :105 Max. :101.6

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.61 2.02 2.53 2.89 5.41 7.55 11.23

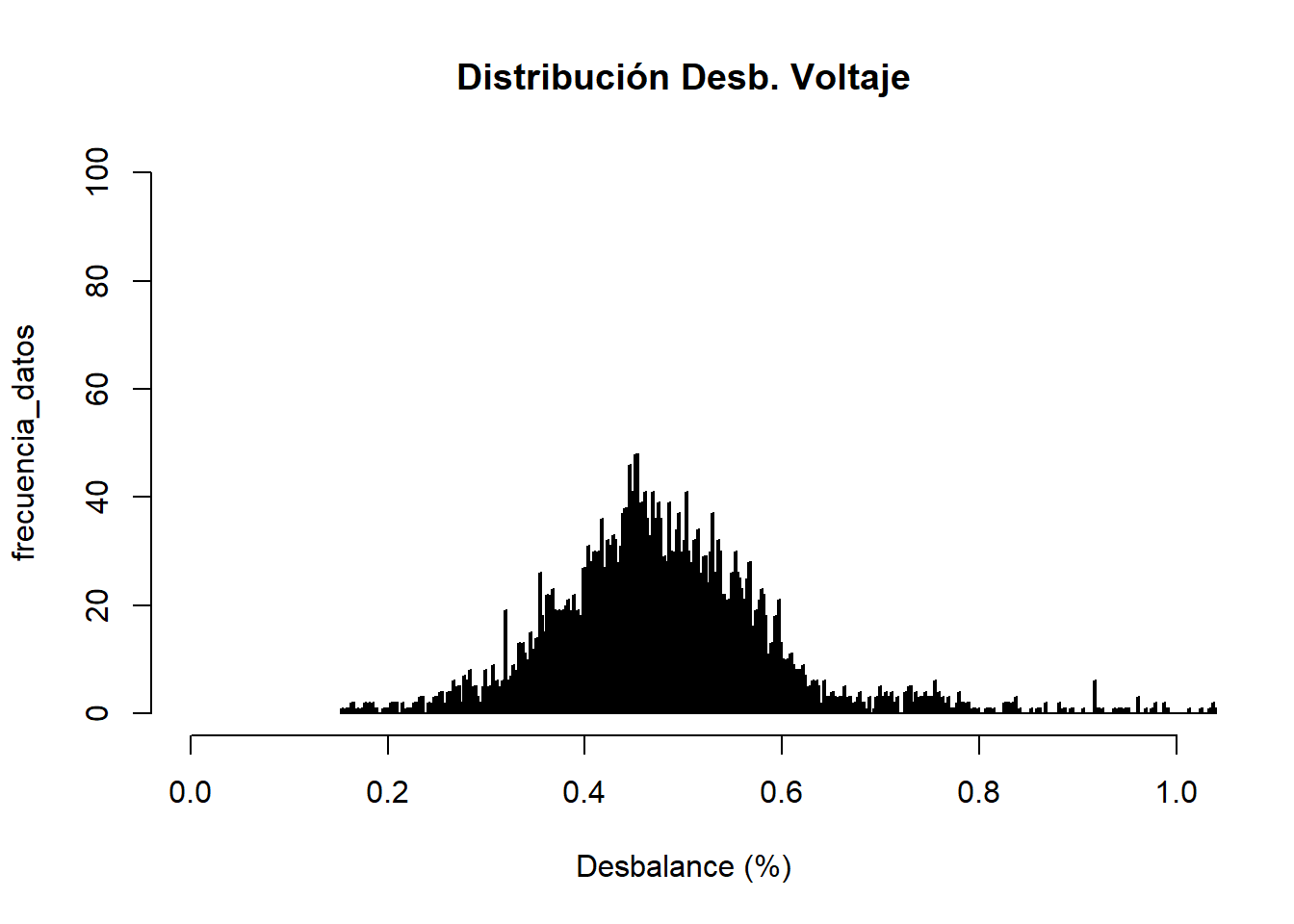

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.15 0.32 0.47 0.48 0.7 0.95 1.49

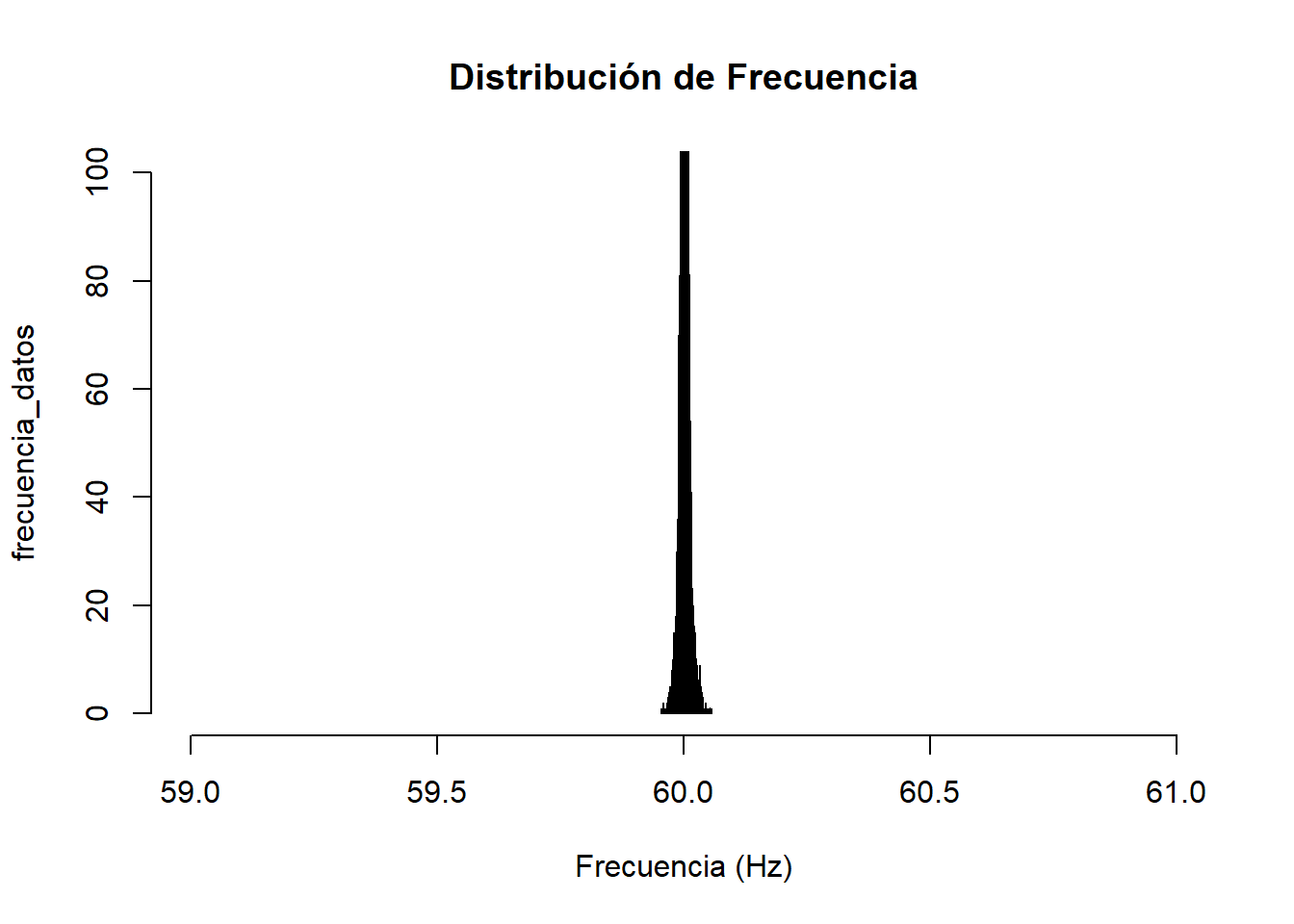

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60 60 60.02 60.03 60.06

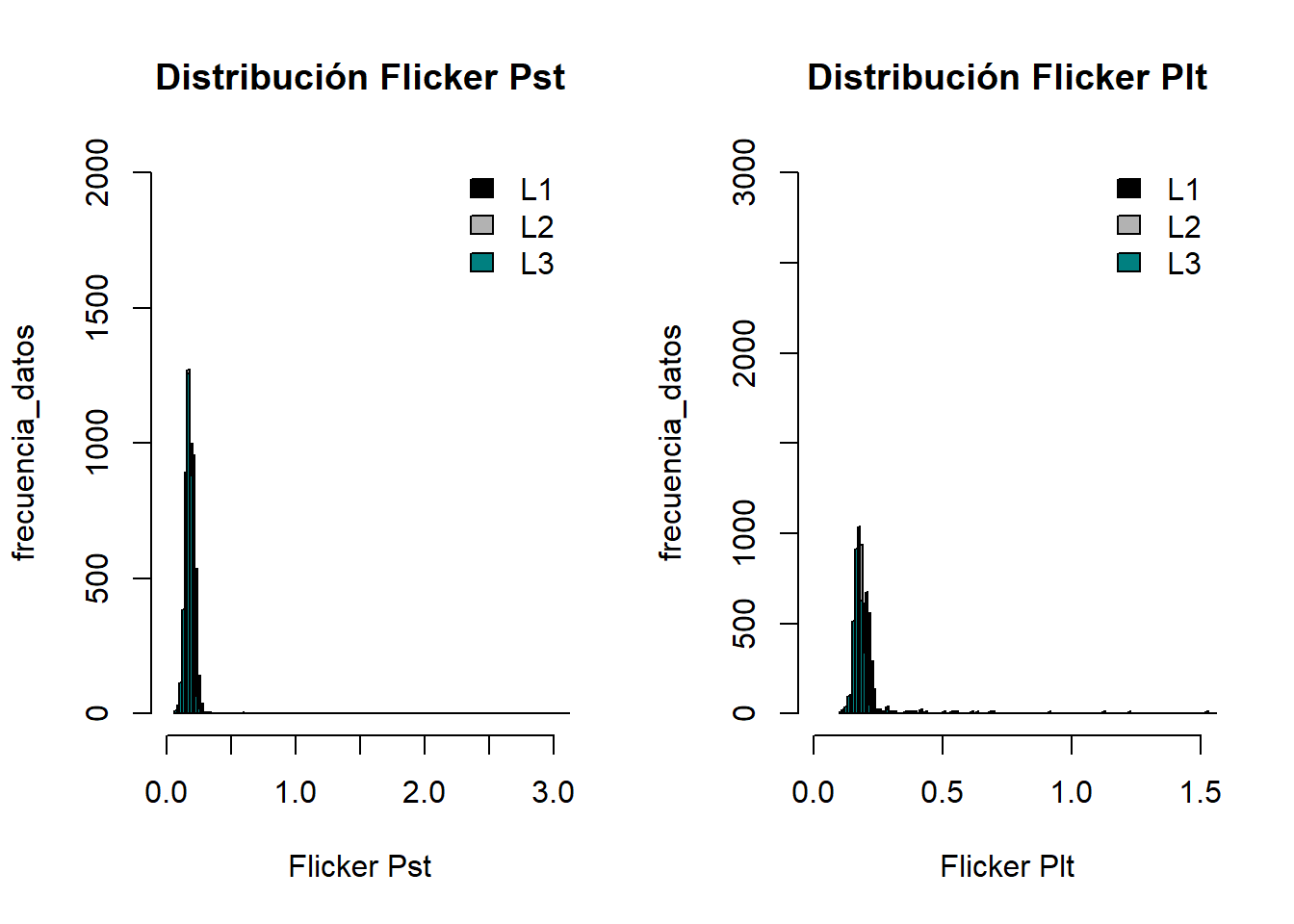

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.13 0.18 0.18 0.23 0.27 4.64
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.1 0.15 0.18 0.2 0.25 0.92 2.21

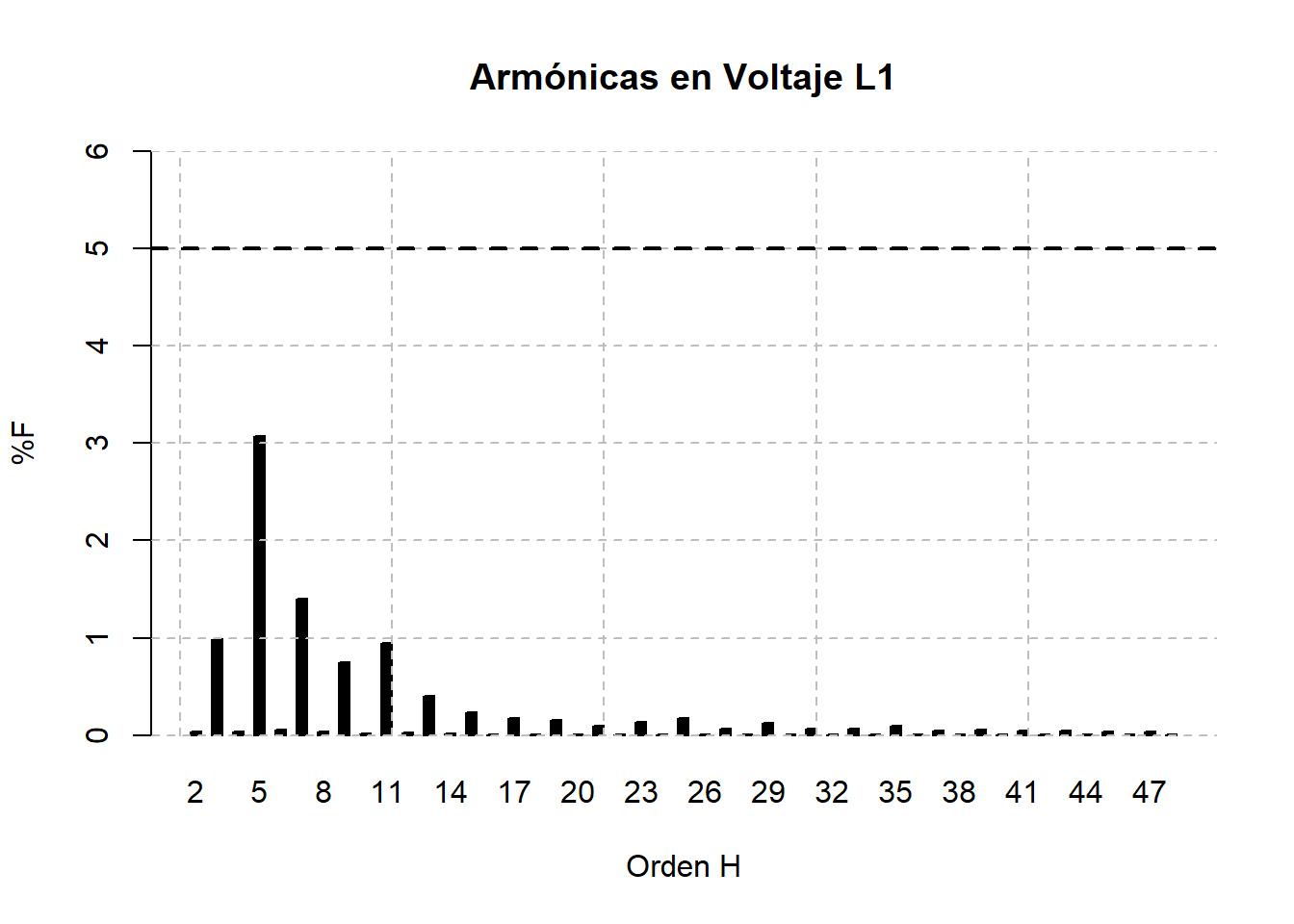

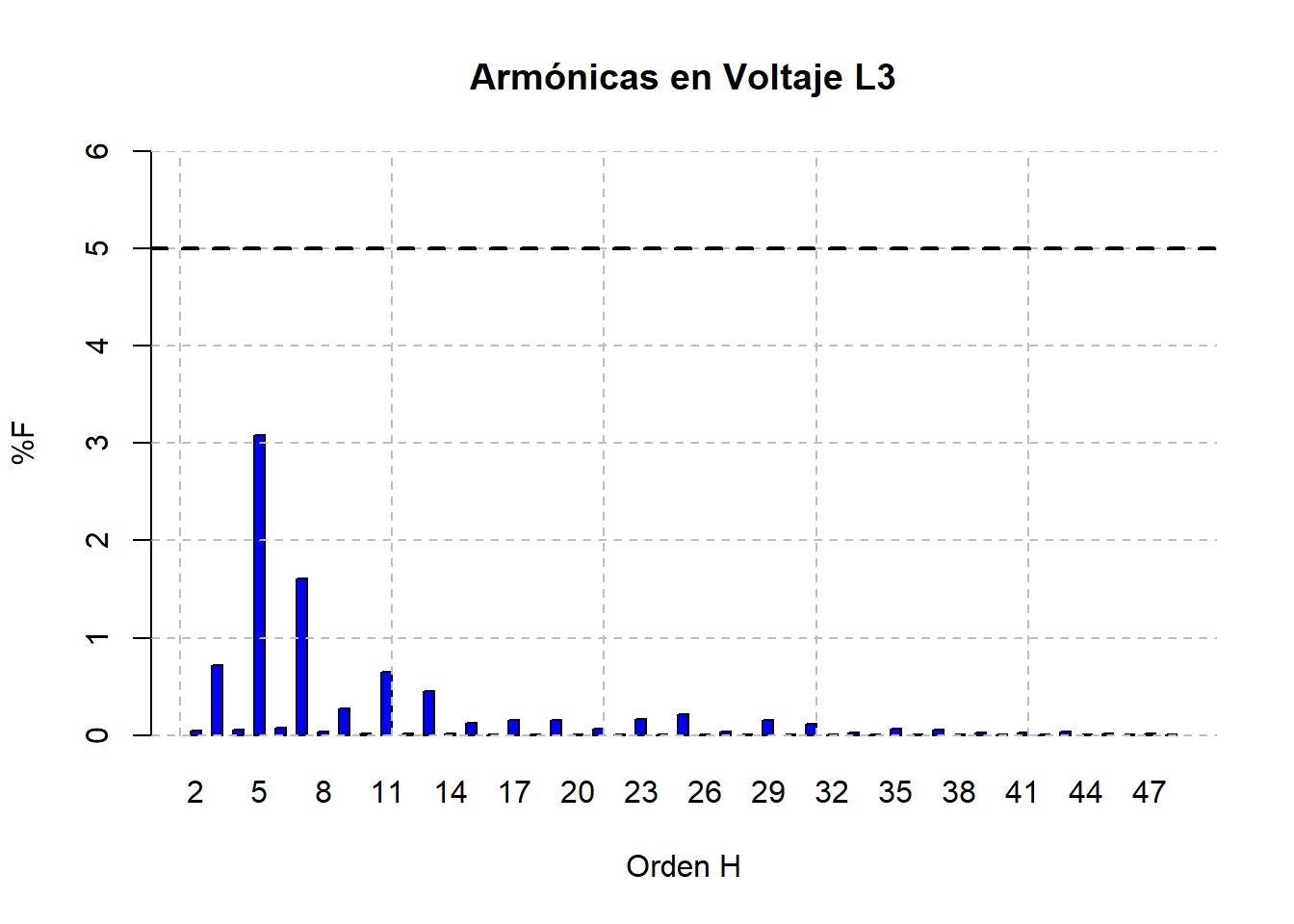

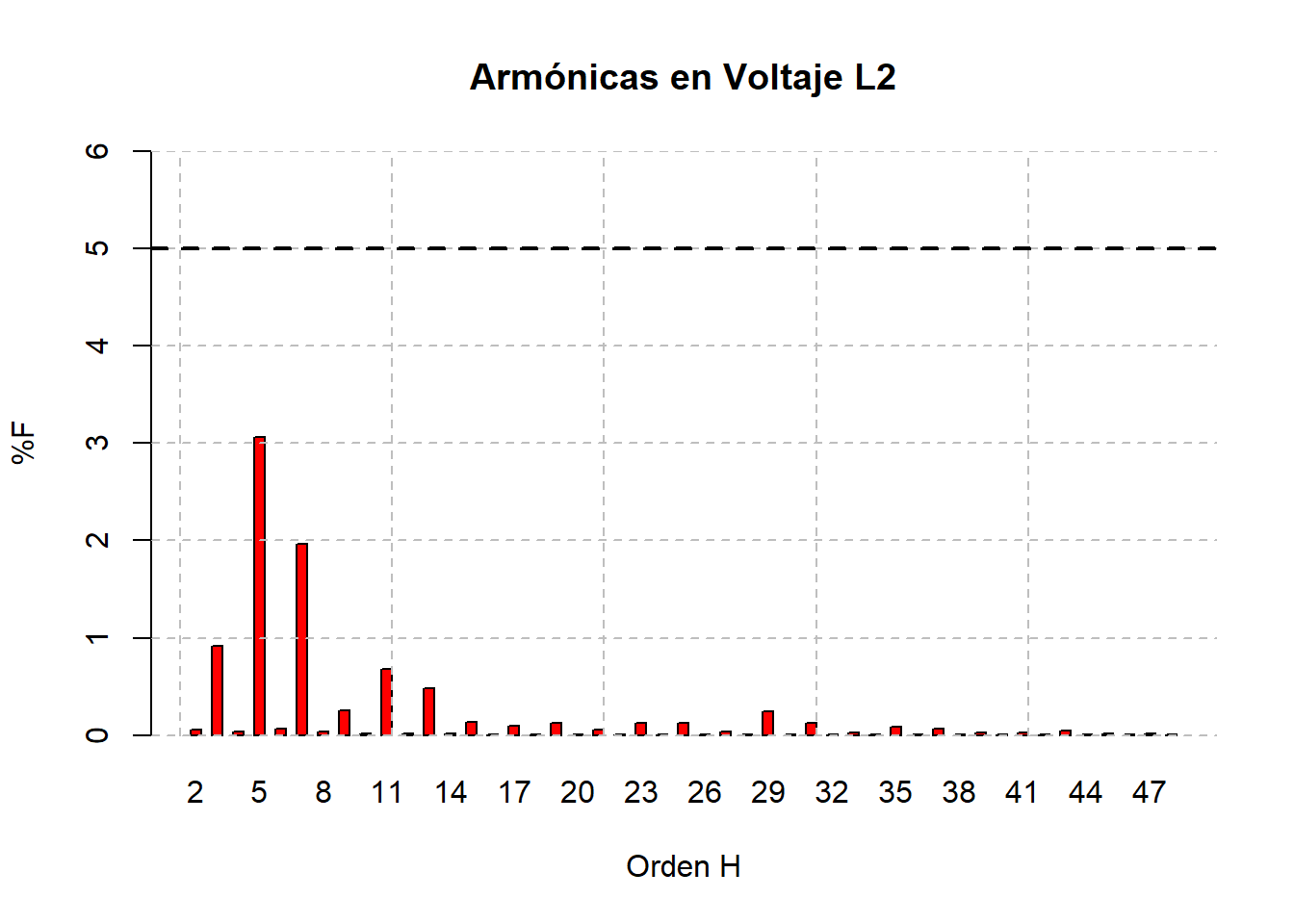

Sección: Armónicas en Voltaje

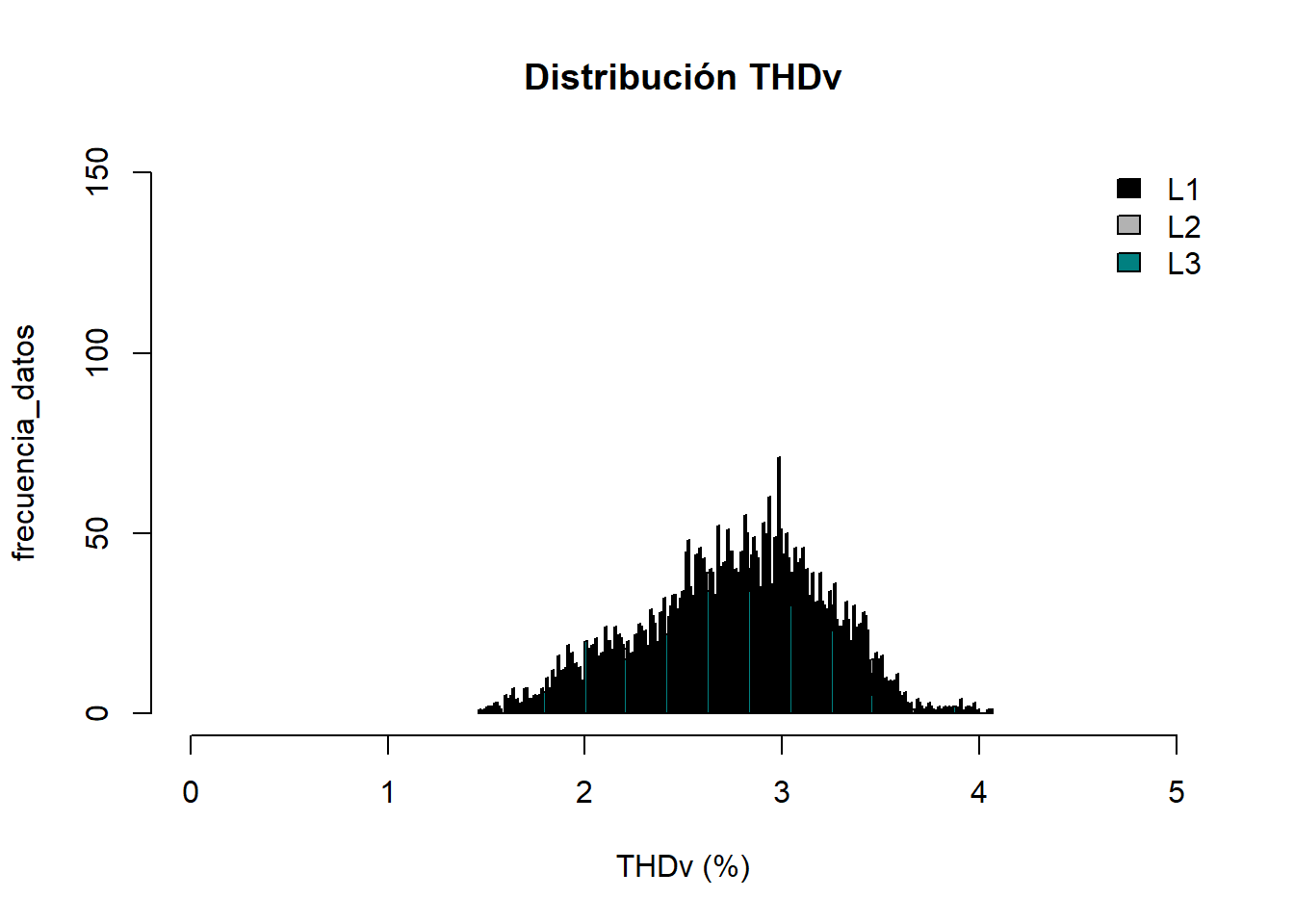

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.8 Min. :1.7 Min. :1.5
1st Qu.:2.6 1st Qu.:2.5 1st Qu.:2.4
Median :2.9 Median :2.8 Median :2.7
Mean :2.9 Mean :2.8 Mean :2.7
3rd Qu.:3.1 3rd Qu.:3.1 3rd Qu.:3.0
Max. :4.1 Max. :4.1 Max. :4.0

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.45
3 1.02
4 0.18
5 15.61
6 0.14
7 2.81
8 0.08
9 0.33
10 0.05
11 4.21
12 0.06
13 2.41
14 0.07
15 0.20
16 0.05
17 1.20
18 0.04
19 0.74
20 0.04
21 0.35
22 0.04
23 1.51
24 0.05
25 0.96
26 0.03
27 0.22
28 0.02
29 0.50
30 0.03
31 0.50
32 0.02
33 0.07
34 0.01
35 0.29
36 0.01
37 0.24
38 0.01
39 0.04
40 0.01
41 0.10
42 0.01
43 0.11
44 0.01
45 0.03
46 0.01
47 0.05
48 0.01
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.47
3 2.12
4 0.17
5 15.83
6 0.12
7 3.29
8 0.08
9 0.28
10 0.05
11 4.12
12 0.06
13 2.51
14 0.07
15 0.18
16 0.05
17 1.05
18 0.04
19 0.92
20 0.04
21 0.37
22 0.04
23 1.21
24 0.04
25 1.14
26 0.03
27 0.19
28 0.02
29 0.55
30 0.03
31 0.50
32 0.02
33 0.07
34 0.01
35 0.26
36 0.01
37 0.24
38 0.01
39 0.03
40 0.01
41 0.10
42 0.01
43 0.12
44 0.01
45 0.03
46 0.01
47 0.06
48 0.01

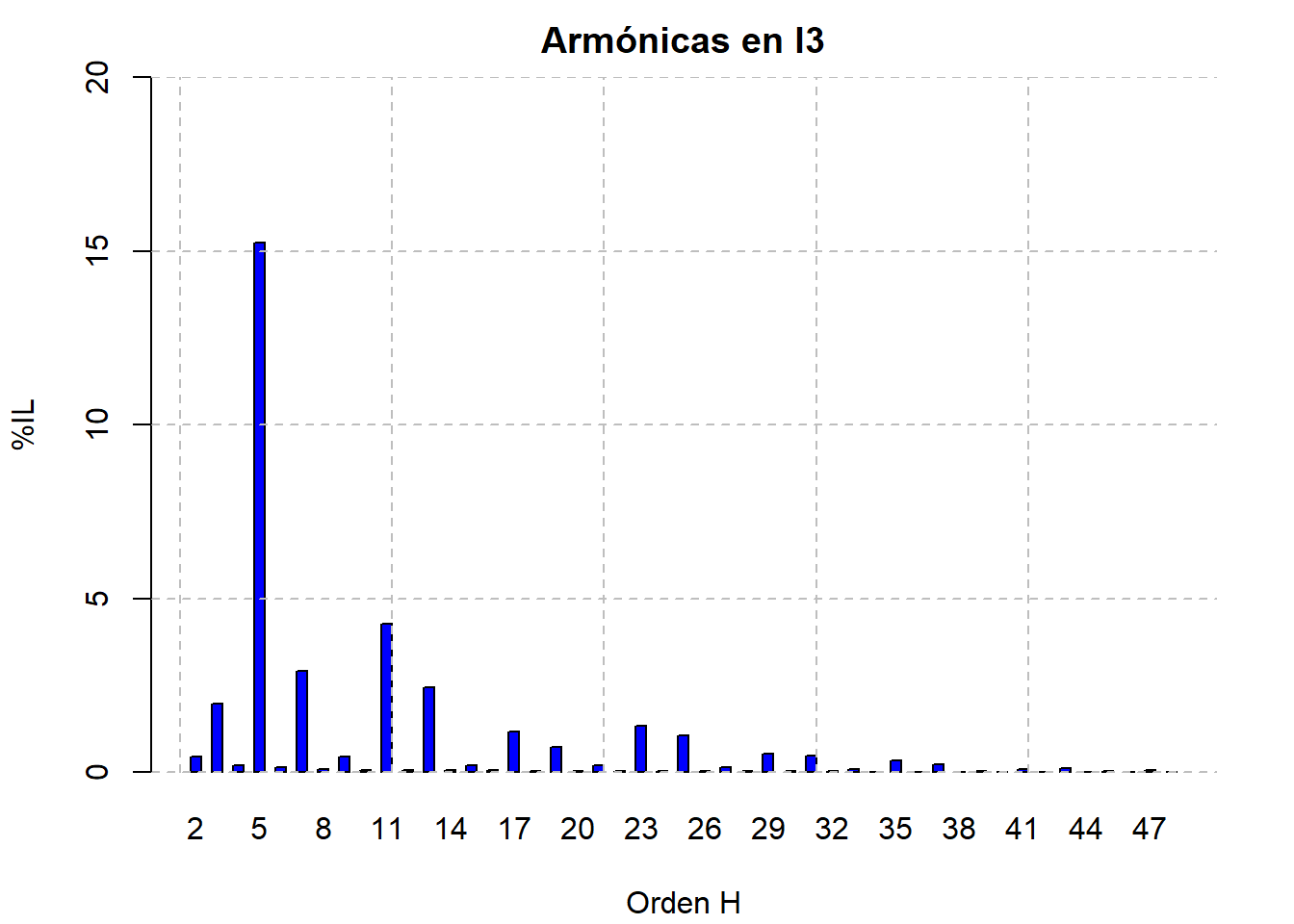

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.45
3 1.96
4 0.20
5 15.24
6 0.15
7 2.90
8 0.08
9 0.45
10 0.05
11 4.27
12 0.06
13 2.43
14 0.07
15 0.19
16 0.05
17 1.17
18 0.04
19 0.73
20 0.04
21 0.21
22 0.04
23 1.32
24 0.04
25 1.06
26 0.04
27 0.13
28 0.02
29 0.53
30 0.02
31 0.47
32 0.02
33 0.07
34 0.01
35 0.32
36 0.01
37 0.23
38 0.01
39 0.04
40 0.01
41 0.09
42 0.01
43 0.10
44 0.01
45 0.02
46 0.01
47 0.06
48 0.01

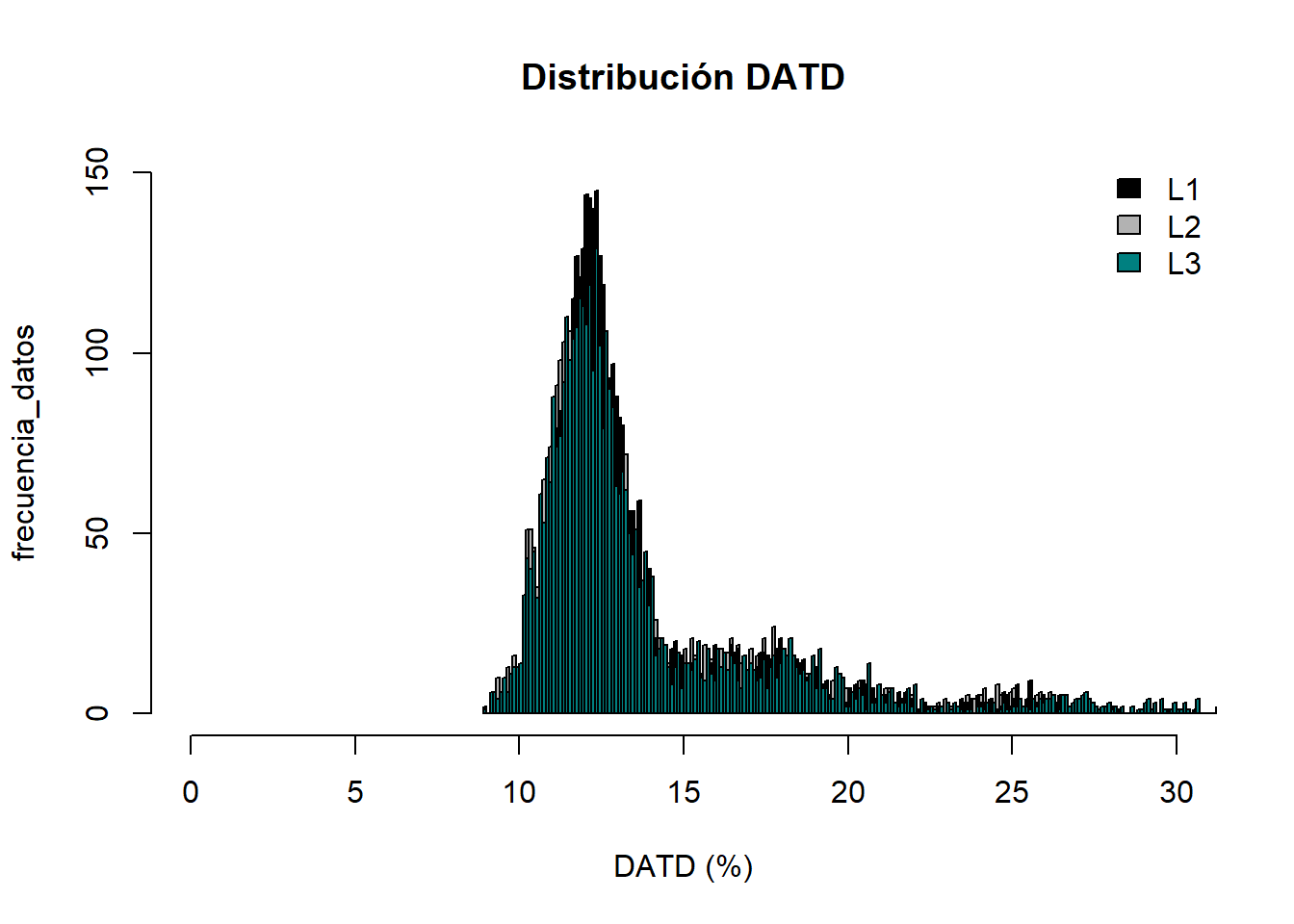

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
1.58 7.73 13.49 12.99 16.55 17.45 19.63
